CCIE SP—MPLS L2VPN VPLS

基本概念:

之前提到的EoMPLS是点对点的VPN,如果公司有多个分公司,就需要多点连通,这时就会需要VPLS。所谓VPLS,就是虚拟专用Lan网服务,它可以使多点通过伪线相连,此处的伪线跟之前在EoMPLS中提到的伪线类似。

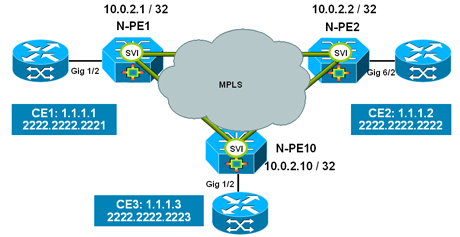

VPLS实例说明:

以下说明了简单的VPLS配置实例:

N-PE1:
—————————————-

l2 vfi zy manual   >>> 实例名
vpn id 1000
neighbor 10.0.2.2 encapsulation mpls
neighbor 10.0.2.10 encapsulation mpls
!
Interface loopback 0
ip address 10.0.2.1 255.255.255.255
!
Interface vlan 1000   >>> 这个vlan号不必与vpn id相同,这个只是本地vlan标识。
xconnect vfi zy >>> 实例与SVI端口关联
!
Interface gig 1/2
switchport
switchport trunk encap dot1q
switchport trunk allow vlan 1000

N-PE2:
—————————————-

l2 vfi zy manual
vpn id 1000
neighbor 10.0.2.1 encapsulation mpls
neighbor 10.0.2.10 encapsulation mpls
!
Interface loopback 0
ip address 10.0.2.2 255.255.255.255
!
Interface vlan 2000
no ip address
xconnect vfi zy
!
Interface gig 6/2
switchport
switchport trunk encap dot1q
switchport trunk allow vlan 2000

N-PE10:
—————————————-

l2 vfi zy manual
vpn id 1000
neighbor 10.0.2.1 encapsulation mpls
neighbor 10.0.2.2 encapsulation mpls
!
Interface loopback 0
ip address 10.0.2.10 255.255.255.255
!
Interface vlan 1000
xconnect vfi zy
!
Interface gig 1/2
switchport
switchport trunk encap dot1q
switchport trunk allow vlan 1000

配置说明:

1、Full mesh EoMPLS PWs among all PEs participating the same VPLS VFI
2、VPN id must be the same for same VPLS VFI, it’s global significant
3、VFI can’t be applied to physical interface or sub-interfaces. It can only apply to SVI
4、VFI to SVI (global VLAN) is 1:1 mapping
5、VFI with same VPN ID can be applied to different SVI (VLANs) on distinct systems. VFI VLAN is local significant

验证:
7604-npe1#sh vfi zy

Legend: RT=Route-target, S=Split-horizon, Y=Yes, N=No

VFI name: zy, state: up, type: multipoint
VPN ID: 1000
Local attachment circuits:    >>> local attachment vlan
Vlan1000
Neighbors connected via pseudowires:
Peer Address     VC ID        S
10.0.2.2            1000         Y    >>> split-horizon is enabled by default
10.0.2.10          1000         Y

7604-npe1#sh mac-add vlan 1000
Legend: * – primary entry
age – seconds since last seen
n/a – not available

vlan   mac address     type    learn     age              ports
——+—————-+——–+—–+———-+————————–
* 1000  2222.2222.2221   dynamic  Yes          0   Gi1/2   >>> learn from local attachment circuit port
* 1000  2222.2222.2222   dynamic  Yes          0   10.0.2.2, 1000  >>> learn from PW, NPE2
* 1000  2222.2222.2223   dynamic  Yes          0   10.0.2.10, 1000  >>> learn from PW, NPE10

VC specific show commands are the same as EoMPLS, for example, the following show commands are per VC basis. They are the same as EoMPLS

Show mpls l2 vc
Show mpls l2 binding
Show mpls l2 vc detail

7604-npe1#show mpls l2 vc

Local intf     Local circuit              Dest address    VC ID      Status
————-  ————————– ————— ———- ———-
VFI    zy        VFI                           10.0.2.2            1000       UP
VFI    zy        VFI                           10.0.2.10          1000       UP

缺点:

以上是一般部署VPLS,但是这种部署有很多缺点:
1、所有PE都需配置定向LDP,形成全互联。
2、需要建立N*(N-1)/2的PWs,N是PE的数量
3、只适合小型部署
4、客户的VLAN标识被用于VPLS VFI的服务分界标识,也就是上面的vlan 1000,也就是说在这种部署中是无法应用QinQ的。

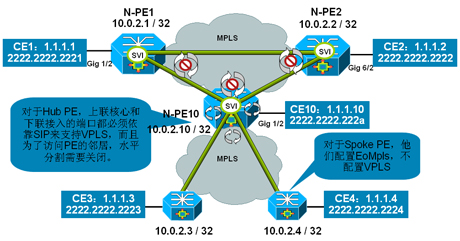

H-VPLS实例说明:

以下是H-VPLS的部署方案,而且这种部署支持QinQ,这样可以满足大型运营商的需求。

Hub PE Configuration:
—————————————-

l2 vfi h-vpls manual
vpn id 999
neighbor 10.0.2.4 encapsulation mpls no-split-horizon >>> 连接 spoke PE,关闭水平分割
neighbor 10.0.2.3 encapsulation mpls no-split-horizon
neighbor 10.0.2.2 encapsulation mpls  >>> 连接 core PE
neighbor 10.0.2.1 encapsulation mpls
!
Interface vlan 999
xconnect vfi h-vpls

Spoke PE configuration:
—————————————-

interface Loopback0
ip address 10.0.2.3 255.255.255.255
!
interface GigabitEthernet1/9
xconnect 10.0.2.10 999 encapsulation mpls  >>> 传统的EoMPLS, 可以是任何类型的EoMPLS,此时注意,如果是VPLS,VFI是不能应用到端口或子接口上的

验证:

7604-upe0#sh vfi h-vpls

Legend: RT=Route-target, S=Split-horizon, Y=Yes, N=No

VFI name: h-vpls, state: up, type: multipoint
VPN ID: 999
Local attachment circuits:
Vlan999
Neighbors connected via pseudowires:
Peer Address     VC ID        S
10.0.2.4            999          N   >>> 关闭水平分割
10.0.2.3            999          N
10.0.2.2            999          Y
10.0.2.1            999          Y

7604-upe0#sh mac-add vlan 999
Legend: * – primary entry
age – seconds since last seen
n/a – not available

vlan   mac address     type    learn     age              ports
——+—————-+——–+—–+———-+————————–
*  999  2222.2222.2221   dynamic  Yes          0     10.0.2.1, 999
*  999  2222.2222.2222   dynamic  Yes        160   10.0.2.2, 999
*  999  2222.2222.2223   dynamic  Yes          0     10.0.2.3, 999
*  999  2222.2222.2224   dynamic  Yes          0     10.0.2.4, 999
*  999  2222.2222.222a   dynamic  Yes          0      Gi1/2

7604-upe0#sh mpl l2 vc 999

Local intf     Local circuit              Dest address    VC ID      Status
————-  ————————– ————— ———- ———-
VFI h-vpls     VFI                        10.0.2.1        999        UP
VFI h-vpls     VFI                        10.0.2.2        999        UP
VFI h-vpls     VFI                        10.0.2.3        999        UP
VFI h-vpls     VFI                        10.0.2.4        999        UP
