Voice之01:传统语音概述

0

传统语音称为legacy,也叫traditional,它属于模拟线路。模拟线路中只能传输1路话音,即使一根线由好几根芯组成,如E&M线(8芯,跑1路)。

模拟线路中的端口

FX端口:分FXO和FXS,S代表Station,该端口接终端;O表示CO局端,该端口接外线。
E&M端口:老式端口,8芯,在此不介绍了,已经被逐步淘汰了。

模拟语音的工作原理:

从用户端到局端相当于一个环路,局端会提供-48v的电压,电话相当于一个环路开关,当拿起电话时(off-hook),环路会闭合,这样会产生电流,号码以脉冲的形式来传送,这样语音的信令在环中传送。

模拟语音的信令

模拟语音的信令可以分为三种,管理信令、地址信令和消息信令
对于信令的概念,是要对建立通道有帮助,两者之间作用,而不是单方向作用。

模拟语音信令及工作原理

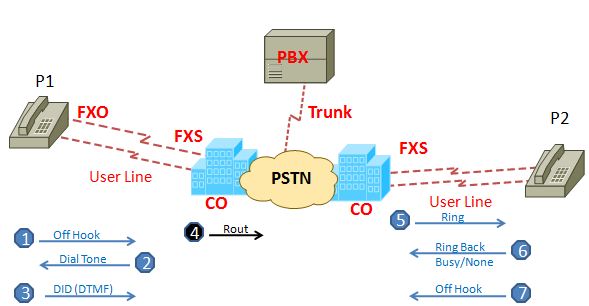

可以拿生活中打电话来解释信息的传递及模拟语音的工作原理,如下图所示:

1. 拿起电话,产生off hook管理信令
2. 局端返回一个消息信令-拨号音
3. 拨号,以脉冲的方式传送到局端,这是地址信令
4. 局端路由,由于路由过程单方完成,所以不是信令
5. 离P2最后一个局端发送铃声给P2,消息信令
6. P2返回ring back—忙音或者空号
7. 如果P2接了电话,那么就发送off hook管理信息,至此语音链路建立完成。

模拟线路的媒体分析

通道问题: 1路传输线路只能允许1路通话,这就是所谓的链路交换。
衰减问题: 铜线有距离限制,这个可以从ADSL中就能看出来,离局端近的可以升级2M或4M,如果远的只能1M或512k。

路由器上语音相关命令

1. 可以通过“show voice port summary”来查看路由器上的语音端口,列出的都是可以用端口。
2. 语音也有语音的路由,但大部分都是静态路由,之前看到的dial-peer就是在配置语音的静态路由,可以通过“show dial-peer voice summary”来查看
