ASR1k OTV的三个时间戳

1. ARP的老化时间

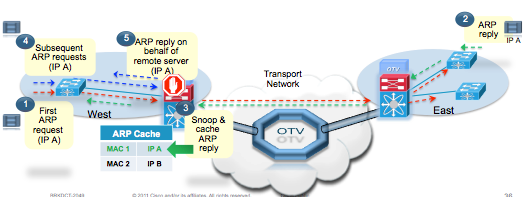

OTV有ARP suppress feature – ARP ND Cache,它只会允许通过第一个ARP,并记在缓存中,后续的到同样地址的ARP会被阻止,由OTV设备代理回复,这个时间是600s,10分钟,用”show otv detail“可以查看,这个时间不能更改,但可以关闭!在一些特殊的环境中可能需要!
otv-time-01

ASR1004-1#sh otv de | i ARP
 ARP Suppression Enabled  : Yes
 ARP Cache Timeout        : 600 seconds
ASR1004-1#
ASR1004-1#sh otv arp-nd-cache
Overlay0 ARP/ND L3->L2 Address Mapping Cache
BD     MAC            Layer-3 Address  Age (HH:MM:SS) Local/Remote
16     1c1d.8646.5ec4 21.21.21.253     00:00:04       Remote

ASR1004-1(config)#int overlay 0
ASR1004-1(config-if)#no otv suppress arp-nd ?

完整阅读

ASR1K OTV 组播通信问题

对于OTV的简介大家可以参考我之前的总结《OTV 简述 for ASR1k

OTV的场景有3部分
1. SITE 1部分
2. 中间ISP部分
3. SITE 2部分

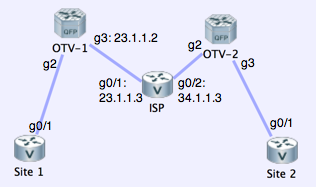

对于OTV的技术,就是用OTV把SITE 1和SITE 2通过Tunnel打通,所以相应的问题也会在这3部分中出现。SITE 部分只是通过EVC把客户的局域网桥接到OTV上,所以这部分问题不是很难TS,关键在中间ISP部分,也可以说是OTV之间的交互,本文根据如下Topology:
otv-multi
完整阅读

ASR1k – OTV

OTV全称Overlay Transport Virtualization。
它也是Overlay VPN的一种,主要用于DC的N7k中,ASR1k也支持。
他跟其他的2层VPN主要的优势就是传输网不用支持MPLS,只要支持IP和组播就可以了。

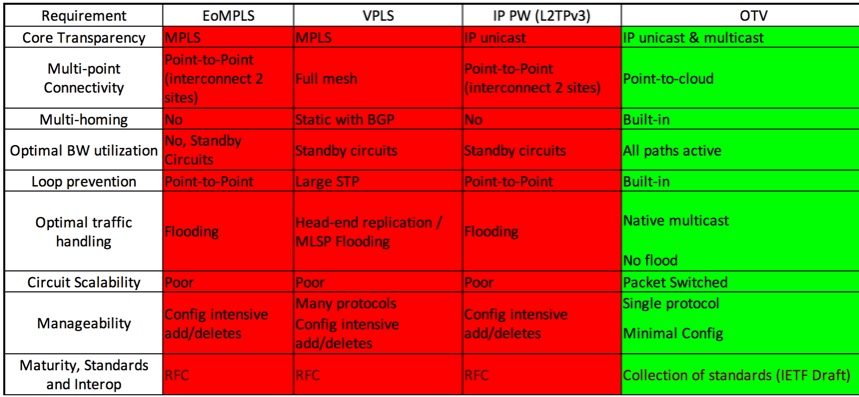

下面是针对OTV PPT中的对比,其实每种部署方案都有自己的优势,所以参考而已:

下面是测试Topology及最简配置:

SW1(SVI179:179.1.1.2)——–(l2)ASR1k_1(10.10.0.2)—–(1)SW3(3)—–(10.10.1.2)ASR1k_2(l2)———–(SVI179:179.1.1.3)SW2

SW1 SVI MAC: 2893.fec0.7842
SW2 SVI MAC: 2893.fec0.14c5
ASR1k_1 WAN MAC: 2c54.2d7b.9000
ASR1k_2 WAN MAC: 0022.5561.4c00
SW3-1 MAC: 0022.bd1e.5141
SW3-2 MAC: 0022.bd1e.5142
