NVSwitch/NVLink Interconnect
作为一个网工，每次查看Nvidia NVSwitch/NVLink的转发性能，都需要做两件事：1. NVLink和Serdes之间的映射关系；2. 把性能指标从存储的双向转发视角转换成单向转发，着实麻烦。再加上不同世代的GPU与NVLink/NVSwitch互联方案又有些不同，所以本篇就从网工的视角梳理下NVS3和NVS4以及后续NVS与不同世代GPU互联时的能力及方案，方便日后查阅。

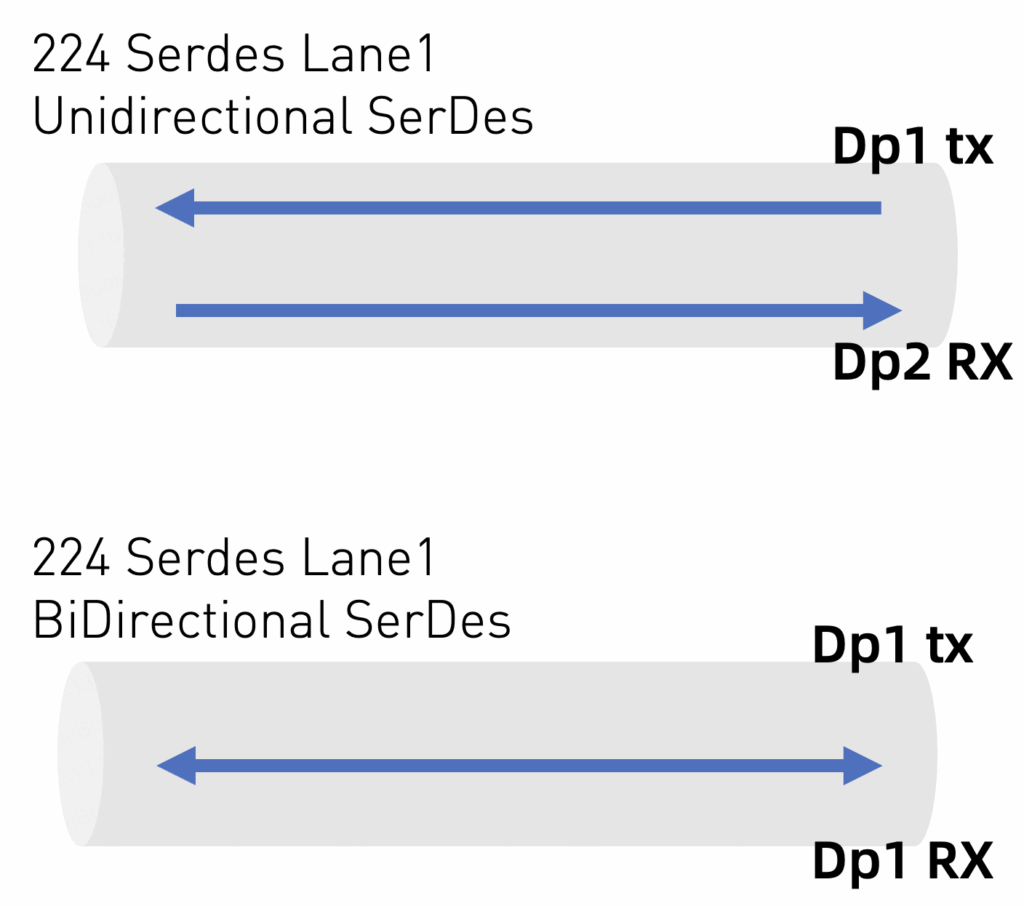

NVS Compare
首先看下NVS不同版本间的参数对比：
| NVS Ver | NVS3 | NVS4 |
| Transistors | 25.1B / TSMC 4N | 50B / TSMC 4NP |
| Die Size | 294mm2 | |
| Pacakage | 50mm x 50mm (2645 balls) | |
| NVLlink Ver | NVLink4 | NVLINK5 |
| SerDes | 112Gbps/PAM4 | 224Gbps/PAM4 |
| Per NVLink | 200Gbps(2 x 112Gbps) | 400Gbps(2 x 224Gbps) |
| Total NVLinks | 64 | 72 |
| Throughput | 12.8Tbps | 28.8Tbps |
| NVLinks/GPU | 18 x 200 = 3.6Tbps (3.6 x 2) / 8 = 900GB | 18 x 400 = 7.2Tbps (7.2 x 2) / 8 = 1.8TB |
DGX H100 with NVS3 / NVL4

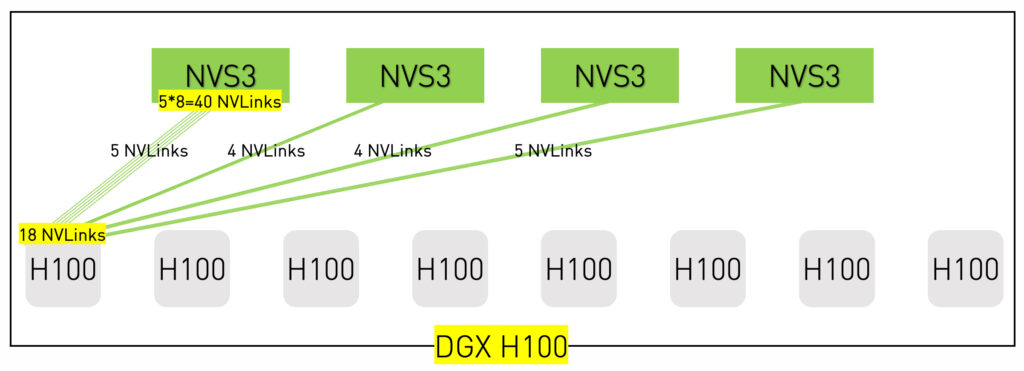

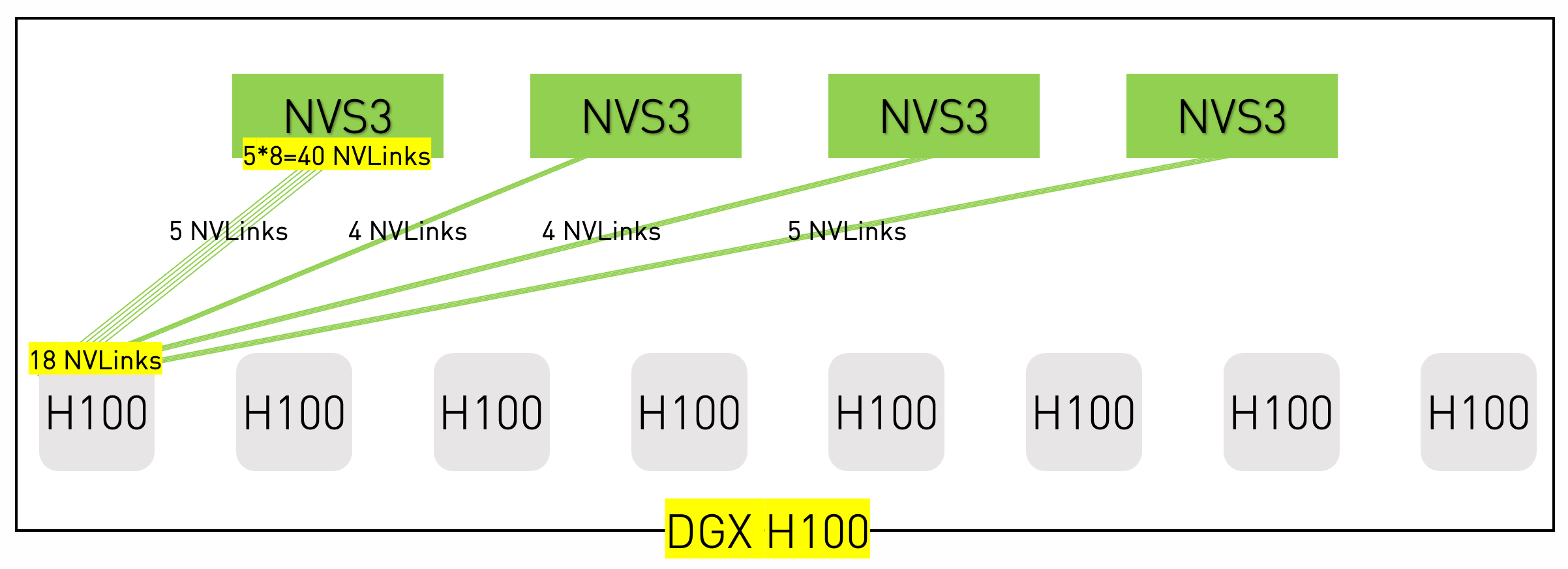

NVS3/NVL4 一般用于H100和H200系列的GPU，我们只拿DGX H100举例，从下图可以看到，每个 H100包含4颗NVS3，但事实上3颗NVS3就够8张H100互联了（64 x 3 = 192 > 18 x 8 = 144 ），至于为什么放4块，也许是Nvidia的某种情怀，或者某种预埋（虽然根据NVSwitch HotChips 2022的文档，DGX H100可以通过NVS3 Sacale UP到256卡，但机内互联本身需要 18NVLinks x 8卡 = 144，要满足1:1收敛比，up/down 都需要144，总共288，但4颗NVS3 64 x 4 = 256，对于AI网络，目前仍然需要1:1收敛比）：
DGX GH200 with NVS3 / NVL4

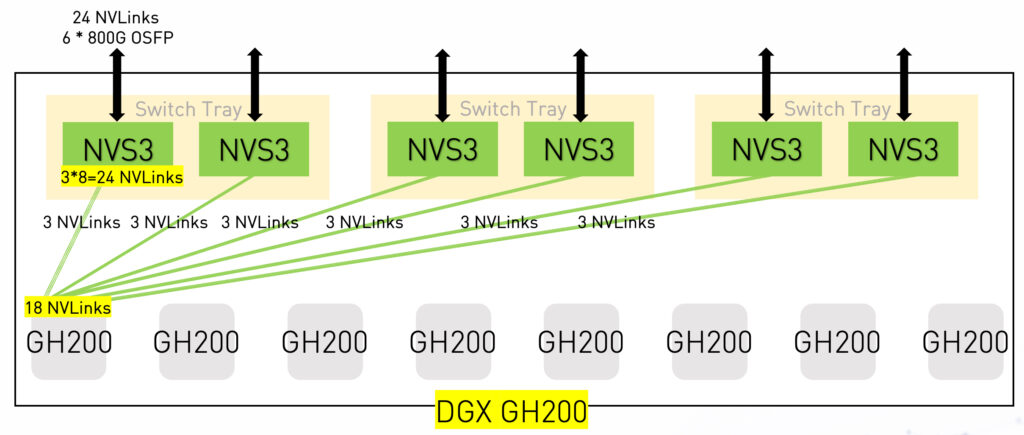

在DGX GH200中，8颗GH200需要144 NVLinks，共需28.8Tbps，南向Scales UP采用了2级架构，并通过划分平面的互联方式提供线速转发（在数据中心fat-tree架构中，1 x 25.6t = 6 x 12.8t，为了承载25.6t业务，12.8t芯片间互联消耗了大部分承载能力）。如上一节说的，GH200算是真正通过NVS3完成了南向扩展并到256卡。只是对于客户真实部署，由于成本问题，主要集中在16/32/72卡。下面是1台DGX GH200的架构，可以看到采用了6颗NVS3：

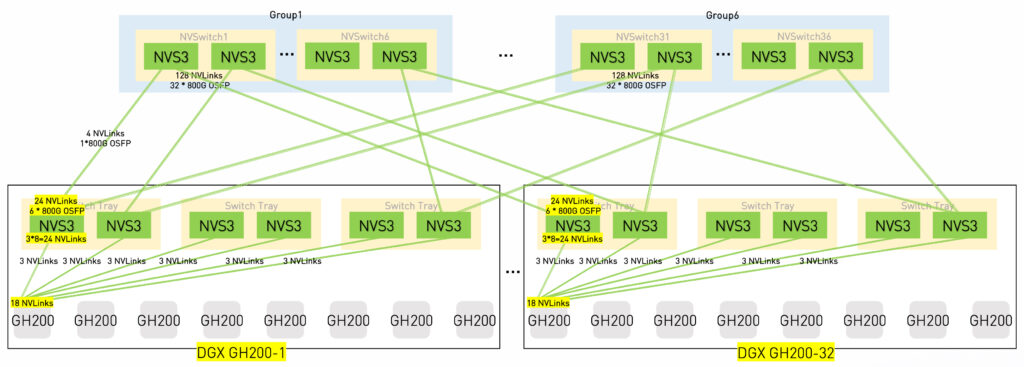

那第二层是怎么互联的呢？如下，通过6个平面把256个DGX GH200互联起来：
GH200 NVL32 with NVS3 / NVL4

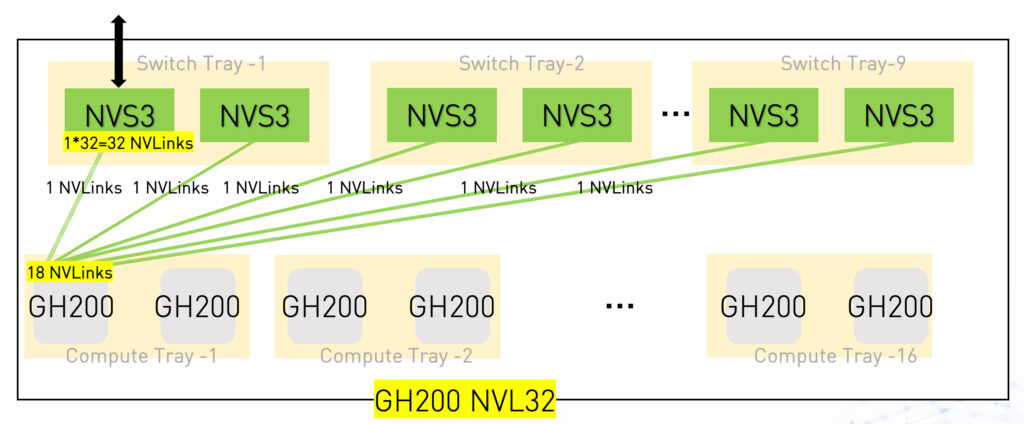

2023.11月底，ASW与Nvidia利用GH200联合推出一款超级计算机（Ceiba）：GH200 NVL32，一个Rack包含16张Compute Tray（2颗GH200/Compute Tray），共32颗。通过9个Switch Tray（2 NVS3/Switch Tray），共18颗。外观与老Chassis路由器类似（矩阵+LC）。详细可以参考Nvidia 技术博客：GH200 NVL32 Rack-level System，相关文章也介绍了可以通过IB或以太进行扩展，但512个GH200 NVL32如何互联没有明确说明，但根据架构，大概率是通过NVSwitch进行的互联（但根据Nvidia的文档，两层NVSwitch架构只到256个GPU）。2024.3月底，Nvidia 发布了GB200，也有传言Ceiba将会升级使用GB200来进行部署，所以更细节的内容还是拭目以待吧，下面是GH200 NVL32的结构图：

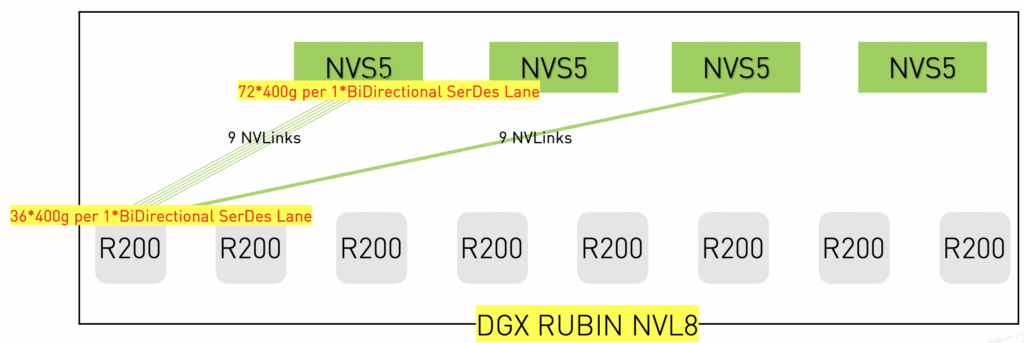

DGX B200 with NVS4 / NVL5
在DGX B200中，可以看到只用到了2颗NVS4，正好满足8颗芯片的需求：72 x 2 = 144，这个逻辑跟DGX H100已经不同了，没有在NVS4上额外预留NVLinks port：

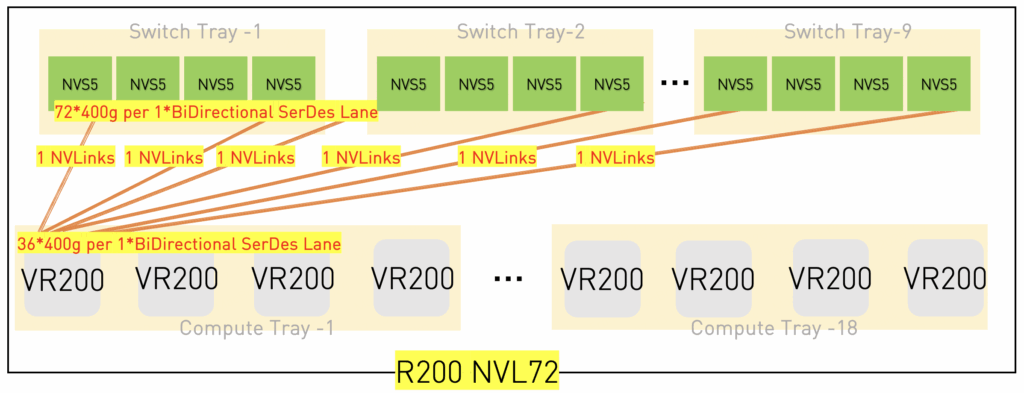

GB200 NVL72 with NVS4 / NVL5
根据Nvidia 2024年的GTC，以及目前公开的文档，NVL72已经把NVS4的端口都用完了，所谓的8 x NVL72 576卡，是如何互联起来的，众说纷纭：1. 通过NVSwitch互联，但NVL72内的NVS4数量和互联方式会有所变化；2. 通过IB/以太 互联；这部分后面有详细信息，再做更新吧。

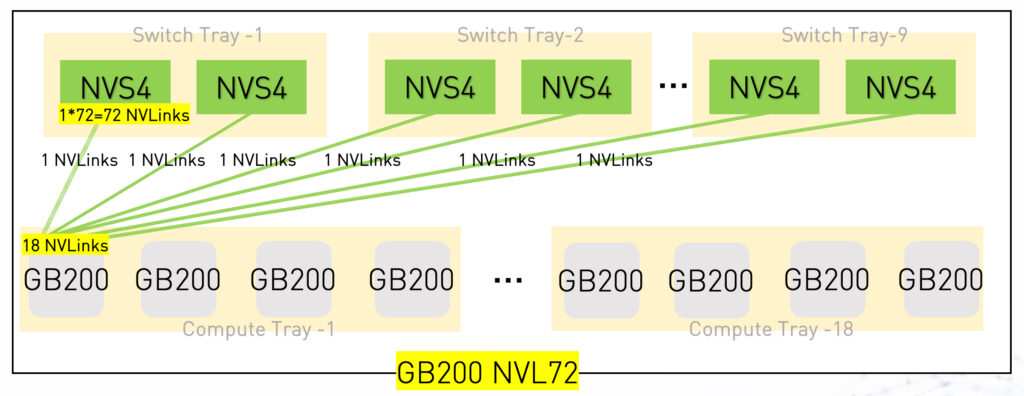

下图是单独的GB200 NVL72：
