ASR1k – OTV

0

OTV全称Overlay Transport Virtualization。
它也是Overlay VPN的一种,主要用于DC的N7k中,ASR1k也支持。
他跟其他的2层VPN主要的优势就是传输网不用支持MPLS,只要支持IP和组播就可以了。

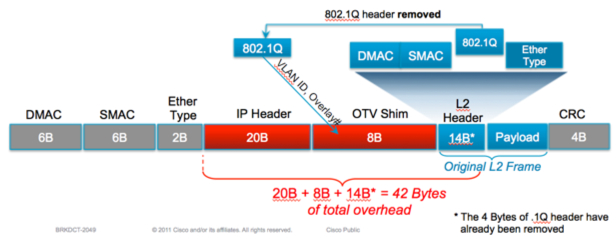

下面是针对OTV PPT中的对比,其实每种部署方案都有自己的优势,所以参考而已:

下面是测试Topology及最简配置:

SW1(SVI179:179.1.1.2)——–(l2)ASR1k_1(10.10.0.2)—–(1)SW3(3)—–(10.10.1.2)ASR1k_2(l2)———–(SVI179:179.1.1.3)SW2

SW1 SVI MAC: 2893.fec0.7842
SW2 SVI MAC: 2893.fec0.14c5
ASR1k_1 WAN MAC: 2c54.2d7b.9000
ASR1k_2 WAN MAC: 0022.5561.4c00
SW3-1 MAC: 0022.bd1e.5141
SW3-2 MAC: 0022.bd1e.5142

ASR1k_1:

ip multicast-routing distributed
!---开启组播
otv site bridge-domain 179
otv site-identifier 0000.0000.0001
!---设置site的domain和identifier,不设置OTV起不来,不过本地有效 !---不过主要在Multi-Home时,选AED(Authoritative Edge)时才有用,类似HSRP的技术,但原理不一样 !---另外对于site bridge-domain,建议跟数据VLAN隔离开,这个VLAN是跑控制报文的,为了测试,我在1k-1上数据和控制都在vlan179,1k-2上则分开用的。
!
interface Overlay1
!---这就是OTV的主接口,大部分OTV的配置在这里配置
 no ip address
 otv control-group 239.1.1.1
 otv data-group 232.1.1.0/28
!---分别设置控制平面和数据平面的组播地址,OTV控制平面用的是Any Source Multicast;而数据平面用的是SSM,不过根据抓包,数据报文中没看到用这个232.1.1.0组播地址。。。
 otv join-interface GigabitEthernet0/0/0
!---把实际物理口加入OTV
 otv vpn-name OTV
 no otv filter-fhrp
!---为了让每个站点灵活部署Multi-Home,默认关闭在OTV口上传送HSRP等Hello,这样可以使每个站点都有自己的ACtive和Standby
 service instance 179 ethernet
  encapsulation dot1q 179
  bridge-domain 179
 !
!
interface GigabitEthernet0/0/0
 ip address 10.10.0.2 255.255.255.0
 ip pim passive
 ip igmp version 3
 ip ospf network point-to-point
 negotiation auto
 cdp enable
!
interface GigabitEthernet0/0/1
 no ip address
 negotiation auto
 cdp enable
 service instance 179 ethernet
  encapsulation dot1q 179
  bridge-domain 179
!---0/0/1相当于一个l2transport口,service instance就是一个EFP,这个EFP仅Match VLAN179的数据,并bridge到179中,跟OTV中的正好在一个domain里
 !
!
router ospf 100
 network 10.10.0.2 0.0.0.0 area 0

ASR1k_2:

ip multicast-routing distributed
otv site bridge-domain 1
otv site-identifier 0000.0000.0002
!
interface Overlay1
 no ip address
 otv control-group 239.1.1.1
 otv data-group 232.1.1.0/28
 otv join-interface GigabitEthernet0/0/0
 otv vpn-name OTV
 no otv filter-fhrp
 service instance 1 ethernet
  encapsulation dot1q 1
  bridge-domain 1
 !
 service instance 179 ethernet
  encapsulation dot1q 179
  bridge-domain 179
 !
!
interface GigabitEthernet0/0/0
 ip address 10.10.1.2 255.255.255.0
 ip pim passive
 ip igmp version 3
 ip ospf network point-to-point
 negotiation auto
 cdp enable
!
interface GigabitEthernet0/0/1
 no ip address
 negotiation auto
 cdp enable
 service instance 1 ethernet
  encapsulation dot1q 1
  bridge-domain 1
 !
 service instance 179 ethernet
  encapsulation dot1q 179
  bridge-domain 179
 !
!
router ospf 100
 network 10.10.1.2 0.0.0.0 area 0

ASR1k_1路由信息:

ASR1k_1#show otv route

Codes: BD - Bridge-Domain, AD - Admin-Distance,
       SI - Service Instance, * - Backup Route

OTV Unicast MAC Routing Table for Overlay1

 Inst VLAN BD     MAC Address    AD    Owner  Next Hops(s)
----------------------------------------------------------
 0    179  179    0000.0c07.acb3 50    ISIS   BGL.R.16-ASR1000-2
 0    179  179    2893.fec0.14c5 50    ISIS   BGL.R.16-ASR1000-2
 0    179  179    2893.fec0.7842 40    BD Eng Gi0/0/1:SI179

3 unicast routes displayed in Overlay1
----------------------------------------------------------
3 Total Unicast Routes Displayed

ASR1k_1 组播信息:

ASR1k_1#sh ip mroute
IP Multicast Routing Table
Flags: D - Dense, S - Sparse, B - Bidir Group, s - SSM Group, C - Connected,
       L - Local, P - Pruned, R - RP-bit set, F - Register flag,
       T - SPT-bit set, J - Join SPT, M - MSDP created entry, E - Extranet,
       X - Proxy Join Timer Running, A - Candidate for MSDP Advertisement,
       U - URD, I - Received Source Specific Host Report,
       Z - Multicast Tunnel, z - MDT-data group sender,
       Y - Joined MDT-data group, y - Sending to MDT-data group,
       G - Received BGP C-Mroute, g - Sent BGP C-Mroute,
       Q - Received BGP S-A Route, q - Sent BGP S-A Route,
       V - RD & Vector, v - Vector
Outgoing interface flags: H - Hardware switched, A - Assert winner
 Timers: Uptime/Expires
 Interface state: Interface, Next-Hop or VCD, State/Mode

(*, 239.1.1.1), 1w2d/stopped, RP 0.0.0.0, flags: DC
  Incoming interface: Null, RPF nbr 0.0.0.0
  Outgoing interface list:
    Tunnel0, Forward/Sparse-Dense, 1w2d/00:02:34
    GigabitEthernet0/0/0, Forward/Sparse-Dense, 1w2d/Proxy

(10.10.1.2, 239.1.1.1), 1w2d/00:02:01, flags: T
  Incoming interface: GigabitEthernet0/0/0, RPF nbr 10.10.0.1
  Outgoing interface list:
    Tunnel0, Forward/Sparse-Dense, 1w2d/00:02:34

(10.10.0.2, 239.1.1.1), 1w2d/00:01:33, flags: T
  Incoming interface: GigabitEthernet0/0/0, RPF nbr 0.0.0.0
  Outgoing interface list:
    Tunnel0, Forward/Sparse-Dense, 1w2d/00:02:34
    GigabitEthernet0/0/0, Forward/Sparse-Dense, 1w2d/Proxy

(*, 224.0.1.40), 5d16h/00:02:46, RP 0.0.0.0, flags: DPC
  Incoming interface: Null, RPF nbr 0.0.0.0
  Outgoing interface list: Null

IETF草案及封装内容

http://tools.ietf.org/html/draft-hasmit-otv-04

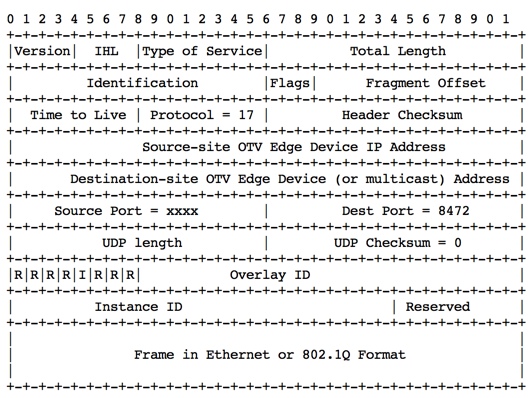

The format of OTV UDP IPv4 encapsulation is as follows:

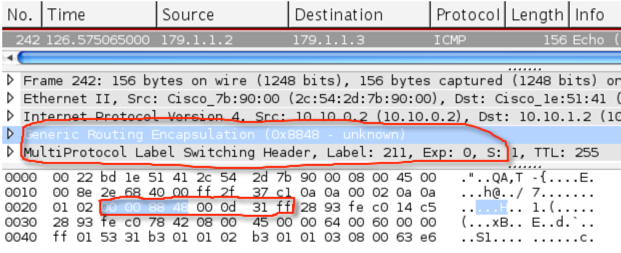

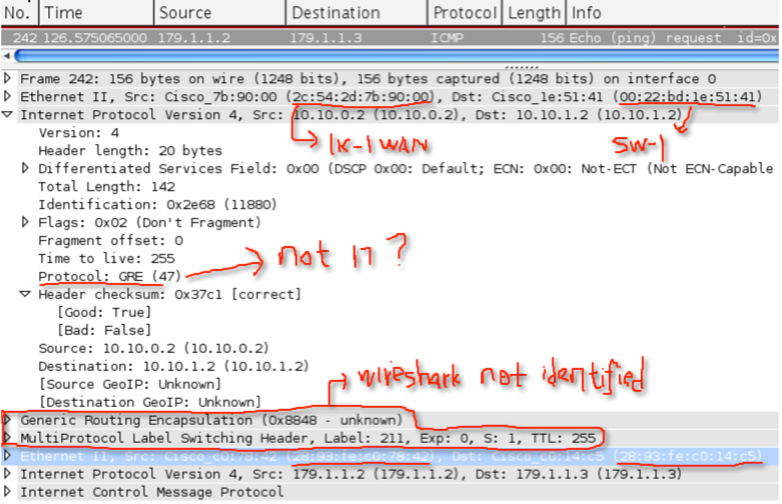

数据包信息分析:


很遗憾,根据抓包信息,没有找到相应的信息,如OTV Shim中的VLAN ID (VLAN179 = B3),看来现有1K上运行的OTV跟IETF草案里的还不一样。

测试中的问题:

在测试中,发现一个有意思的问题,就是过一段时间后,从standby ping向active时失败,但从active ping向standby就ok,然后回ping也ok了。另外如果在standby上clear arp也能解决这个问题,这是怎么回事呢?

实际上当HSRP开始初始化时,都是以虚地址开始的,当选举完成,standby会用实地址向active发送hello,这样standby的MAC地址就会一直存在。所以active总是能ping到standby。对于standby到active,当最开始发送第一个ping时,两边都通过OTV学习到了相应的MAC地址,但经过一段时间,OTV的老化时间到了,所以会清掉MAC,但是这个时间要远远小于正常的ARP老化时间,所以在standby上,还是有active的MAC的,但OTV已经没有active的MAC了,所以包封装好到达OTV后就会直接drop掉,这也是OTV的feature,所以clear arp的动作迫使standby发送arp请求,所以就都通了。
