Dynamips CCIE Lab

0

Dynamips,这绝对不是一般的Cisco路由器模拟器! Dynamips和Boson Netsim的区别在于:Boson是模拟出IOS的命令行,而Dynamips是模拟出Cisco7200路由器的硬件环境,然后在这个环境中直接运行真实的IOS。

此模拟器有两种版本,一种是Dynagen,另一种是Dynamips,Dynagen是在Dynamips的基础上再次编写而生出来的程序,因为用这个写拓扑比较容易,所以用它的人很多(我以前就用它),但是,越傻瓜的东西,效率就越低,好比Dynamips身上加了一个壳,要用里面的东西(Dynamips),还得把壳打开,能不慢才怪呢! 而且用Dynagen不是很稳定,不仅占用内存大、CPU使用率也大,而且还总会出现一些奇怪的故障,我比较建议大家用Dynamips,不会编写.bat的兄弟,可以去官方网站上查阅一下,用几个小时就可以搞定了!

2010-1-30 更新

注意:在以后的版本中,dynagen得到了很大的提升,而且跟原版没有多大区别,所以建议用dynagen,毕竟用它画topology还是很容易的。

现在Dynamips解决了原先CPU利用率100%的问题,现在大家不用担心CPU占用率一直是100%了! Dynamips几乎可以完成CCNA、CCNP、CCSP、CCIP、CCIE绝大部分的路由试验。

以下是使用事项:

1.连接pc机
双击“xp_获取gen-eth.bat”,抄下主机网卡的参数,例如:

H:dynamips>dynamips-wxp.exe -e
Cisco 7200 Simulation Platform (version 0.2.6-RC2-x86)
Copyright (c) 2005,2006 Christophe Fillot.

Network device list:

rpcap://DeviceNPF_GenericDialupAdapter : Network adapter ‘Genericdialup ad
apter’ on local host
rpcap://DeviceNPF_{E1FD1562-A990-46CD-8356-C6C315D5E835} : Network adapter
‘TP-LINK 11b/g Wireless Adapter(Microsoft’s Packet Scheduler) ‘ on local host

抄下真实网卡的信息:“NPF_{E1FD1562-A990-46CD-8356-C6C315D5E835}”,替换Router1.
bat中的”gen_eth“参数。(此处用记事本编辑)
需要替换的字段如下:

-s2:0:gen_eth:”DeviceNPF_{E1FD1562-A990-46CD-8356-C6C315D5E835}”

替换成你所获得的网卡参数,就可以了

如果谁想在linux下用模拟器,并绑定端口,可以参考我以后的文章《Linux Ubuntu dynamips bundle Loopback Port

2.解决CPU占用率的问题
随便打开一个.bat文件,如router2.bat,把里面的“–idle-pc=0x627900ac”删了,然后双击启
动router2.bat,在路由器里随便敲点配置,按wr保存,此时在命令行窗口中按”ctrl” +”]“,松
开后按i,可以获取到idle-pc参数,例如:

Please wait while gathering statistics…
Done. Suggested idling PC:
0x604f1484     (count=56)
0x604b99e8   (count=22)
0x604eaf94     (count=43)
0x604eb174    (count=36)
0x604eb190    (count=49)
0x604eb200   (count=75)
0x60423b48   (count=59)
0x604ebc58    (count=33)
0x60593c70   (count=26)
0x604ebc74   (count=33)
Restart the emulator with”–idle-pc=0x604f1484″(for example)

从上述参数中选择任何一个即可,如果想获得最佳性能,建议一个一个测试(不过,有很多人说

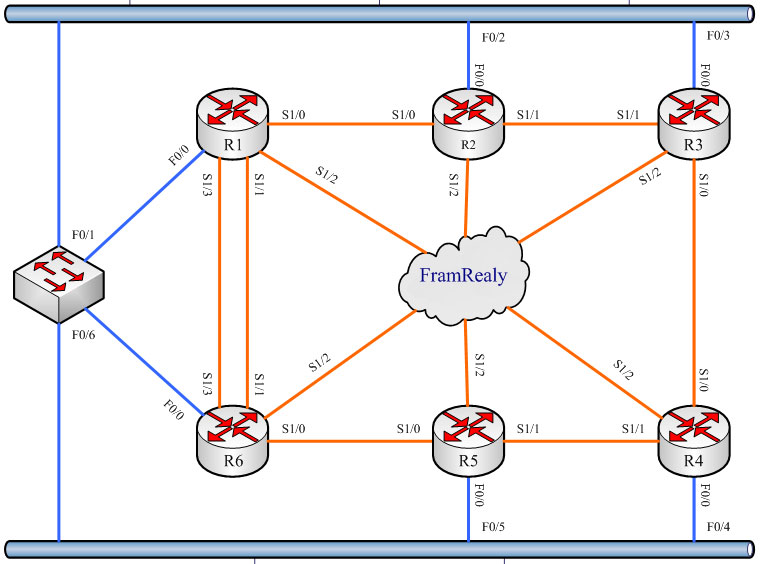

count数值最大的,效果也是最好的,大家不防试试)。记住要改每个.bat文件中的idle,而且,每换ios,idle值也需要重新获得。在这个拓扑中用到两种ios,一个是72,另一个是36,所以idle值要分别获取!

经我测试,模拟器可以连接Vmware虚拟机,如果想做ACS试验的兄弟们,可以用Vmware装一个2000Server,我测试过,可以做此试验。不过机子性能不高的兄弟们可别逞强装Vmware,那样会很慢的。

好了,就先写到这吧,祝大家好好利用这款模拟器,非常好的东东呀~

2010-1-30 更新

一转眼3年了,这个模拟器还是那么得好用^_^~整理blog时感慨下,时间过得真快呀~
