RSTP需要注意的一些问题

0

RSTP与STP的主要区别

1. 收敛速度非常快,毫秒级别,不限于2s的hello时间
2. 网络变动时,用新的TCN机制去完成拓扑改变,不像STP需要等待30s
3. 对于RSTP来说,它是点到点的协议,因为在同步时会暂时block其他端口然后完成BPDU的对比。

RSTP收敛时遇到到一些问题

1. 当用户用RSTP和UDLD时,就需要注意,UDLD的收敛在7s以上,远远大于RSTP,这时可能就会有问题,所以建议在用UDLD时,可以考虑使用fast UDLD,但需要版本的支持(SXI4以上)。

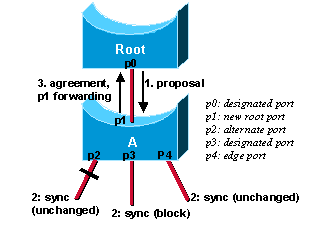

2. 当一个端口收到更优的BPDU时,他会发生SYNC时,会block其他的指定端口,直到这个SYNC的端口收到对端的BPDU,注意如果收不到对端的BPDU,他会降级到STP的收敛机制等待30s然后使端口变成转发。这时如果有SVI仅仅属于这些被block的端口,那么SVI就会出现down/down的状态。如下图所示,此处是官网文档
RSTP SYNC

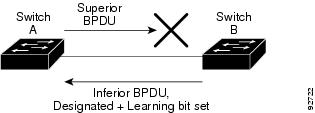

3. RSTP Dispute,dispute机制类似于UDLD,也是检测链路单通的,当根收到次优的BPDU时,他会认为此链路是单通的,对端没有收到自己更优的BPDU,因此会造成环路,所以会把此端口block,直到收到对端发来的aggrement,或等30s,端口才会FW。关于Dispute可以看思科的官方文档

举例说明

SW1(root)—-port-channel—SW2
SW1上发现某个SVI出现down/down的现象,没有其他任何异常信息。这个SVI仅仅属于这个port-channel。在这个port-channel上 allow几个VLAN,其他VLAN还属于其他的端口。查看物理端口状态没有看到异常,CPU memory都是正常。对端设备有一些bpdu异常的信息,可惜不是问题发生时抓的,所以没有太多参考价值。

从现象来判断,很有可能出现以下几种情况,由于信息不足,无法确认最根本的原因:
1. SYNC导致的block问题不可能出现在例子中,SYNC确实会导致物理端口block,但条件是当其他端口收到更优的BPDU,他才会SYNC这个port-channel并block端口。思科的RSTP是基于PVST的,在这里,此端口是该SVI的末节端口,所以不会出现SYNC导致端口block。

2. Dispute导致的block。由于port-channel是由2根link组成的,发送、接受bpdu可能会用不同的link。所以问题可以归咎于当时port-channel的其中一个link不是很稳定,导致发送bpdu失败。对端收不到root的bpdu,自己认为是根了,此时通过port-channel的另一根link发送bpdu更新。此时SW1认为满足dispute触发的条件,block端口,SVI down掉,发送proposal,此时link还没完全恢复,所以收不到aggrement。过了一段时间后,这个link恢复了,SW1收到aggrement,SVI恢复。由于lacp的hello时间大概在10s左右(抓包得出),而SVI down的时间要少于10s,所以port-channel没有down的信息。另外客户配置了UDLD,默认的UDLD收敛时间大于7s,也大于SVI down的时间,所以UDLD也没有触发。

这里有两个问题:
1. 如何在LAB中重现SYNC?
答:sw1—X–(A)sw2(B)——sw3,sw2是root,sw1的pid要优于sw2,当联通sw1和sw2时,sw2发现有更优的bpdu,因此SYNC除接收端口外的所有端口,这时sw2的portB被block,并发送proposal,注意,RSTP是基于VLAN的,如果他发送的是VLAN2的proposal,让SW3仅allow VLAN3,这样SW3就会忽略这个proposal,sw2发现没有人回应,他就会降级到普通STP,把端口block掉并等待30s,30s后恢复正常转发。

2. 如何在LAB中重现Dispute?
答:造成单通,可以实现这个效果,另外应该还会有其他的重现方法,会是什么呢?

我这里有IEEE802.1w的PDF,由于比较大,我就不直接上传了。里面写的更细,可以分析在什么情况下会出现block,如果在网上下不到的,可以ping我。
