光纤的接口有哪几种?

1.SC型光纤连接器:

这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式,不需旋转。此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高。

此类光纤做为GBIC的接头,为1GB接口。

GBIC模块常用的分两种:
1.WS-G5486(CISCO 1000BASE-LX/LH GBIC)
此模块最大距离为10km,有时超过10km也可以用,但有时可能会出问题。

2.WS-G5487(CISCO 1000BASE-ZX GBIC)
此模块最长支持70km,如果在两点间距离在

25km内,那么需要加光衰使光的强度降下来。要不可能会把模块击穿!

在使用前需要测量一下光的衰减程度,这就要用到光功率计,在进行测量时应注意:

1.5486的测量波段为1310,5487的测量波段为1550!

2.下面的数据是正常范围的数值,如果大于下面的数值,就需要增加光衰来降低光的强度!

Device

Type

Transmit (dBm)

Receive (dBm)

Max

Min

Max

Min

WS-G5486

1000BASE-LX/LH

-3

-9.5

-3

-19

WS-G5487

1000BASE-ZX

5

0

-3

-23*

如果想了解更多GBIC的内容,请点击这里

2.FC型光纤连接器:

这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣。最早,FC类型的连接器,采用的陶瓷插针的对接端面是平面接触方式(FC)。此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球面的插针(PC),而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高。

3.LC型连接器:

LC型连接器是著名Bell研究所研究开发出来的,采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半,为1.25mm。这样可以提高光配线架中光纤连接器的密度。目前,在单模SFF方面,LC类型的连接器实际已经占据了主导地位,在多模方面的应用也增长迅速。

此接口为2GB的接口。

4.相关图片:

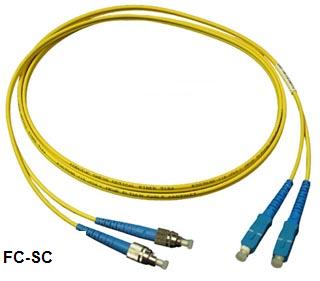

FC转SC,FC一端插光纤步线架,SC一端接catalyst或其他上面的GBIC。

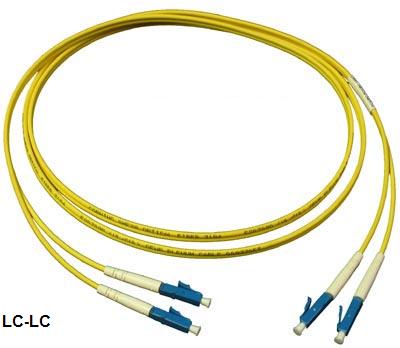

LC就是路由器常用的SFP,mini GBIC所插的线头。

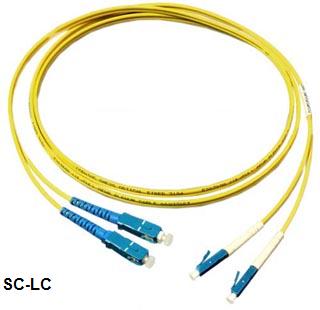

一头GBIC,另一头MINI-GBIC。

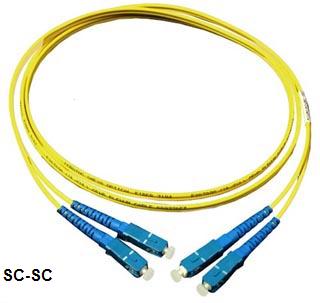

两头都是GBIC。

对于10Base-F连接来说,连接器通常是ST类型,另一端FC连的是光纤步线架。
