WAN口卡常见打环方法

E1打环

E1常被叫成RJ48,外形与RJ45一样,只是线序不一样。对于E1的基础知识,可以参考我之前根据网上资料总结的《E1/CE1/T1/PRI/BRI基础知识》文章。这里只介绍几种常见的打环方式。
说到E1,可能首先要介绍什么是CSU/DSU(其实还有很多其他的概念,如DTC/DCE)
CSU:信道服务单元
DSU:数据服务单元
—————–
CSU接受数字信号 – 把局域网的数据帧转换成适合广域网使用的数据帧,反而亦然。DSU对广域网线路进行保护与故障诊断。在实际应用中,这两者经常被集成到一个设备上,俗称CSU/DSU,可以看成一个调制解调器。其实单纯的CSU/DSU设备几乎看不到了,很多E1的板卡都已经集成了CSU/DSU。所以在一些情况下,往往很少人会提到CSU/DSU,但在环路测试中却与此有关。

2010-12-21 更新:

如果需要背靠背连接E1(E1 back to back)
用下面线序,并设好clock source(一边internal,一边line)

Pin 1 – Pin 5
Pin 2 – Pin 4
Pin 4 – Pin 1
Pin 5 – Pin 2

线序的意思可以看下面那张图。

打环测试分“软环”和“硬环”两种:

1. CSU/DSU软环
如果WAN口卡集成了CSU/DSU,那么可以通过CLI配置软环,根据平台的不同,命令也有些不同,如“loopback”、 “loopback dte”、“loopback local”或“loopback line”等。

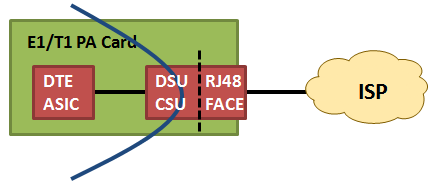

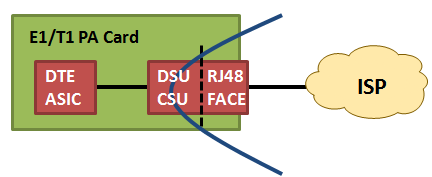

为了更好的理解,我做了两个图,如对此结构有异议者,可以联系我:

2. 硬环-E1本身打环
由于E1 RJ48本身传输数据用4根线序:
所以在插槽中把1和4针相连;2和5针相连就可以了,关于插槽和插头可以参考下面的图示:

3. 硬环-V35环
在大部分的T1线路上,都是由串口转V35,然后接协转,所以其实可以直接在连router端的母头打环。
有两种方法,一种是用专门的环塞,另一种是在没有环塞的情况下,直接用曲别针打环。

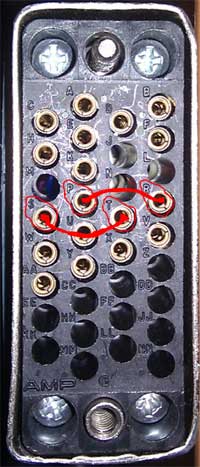

只要把P和R短路,S和T短路就可以了如图所示:

4. 硬环-协转环或BNC环

这个我就不用图片示例了,直接用BNC环塞就可以环了。
另外有些协转上是带环路功能的。

2012-5-6 更新:ATM 端口打环步骤

Step 1: Create a loop.
To do this, you would have to disconnect your line, and connect the one fiber cable on the transmitter and on the receiver, forcing a loop.

Step 2: Create an ATM Sub-Inteface Point-to-Point and set an ip address
– interface ATMx/y
– inteface ATMx/y.1 point-to-point
– ip address 10.13.13.13 255.255.255.0
– pvc 1/35

Step 3: Change clock settings on ATM main interface
– Enter config terminal mode: configure terminal
– interface ATMx/y
– clock atm internal

Step 4: Check interface and sub-interface status, clear counters, perform Pings
– capture “show inter atmx/x”, “show inter atmx/y.1” and show “show controller atmx/y”
– Your ATM interface should have no crc, frame, input, etc. errors
– Your ATM SUB-interface should have no AAL5SNAP CRC errors.

如果需要了解更多ATM的内容,可以看我以前的文章《ATM基础知识》和《ATM基础知识2

参考文档:

Loopback Tests for T1/56K Lines
Hard Plug Loopback Tests for E1 Lines
Understanding Loopback Modes on Cisco Routers
Troubleshooting “Line Protocol is Down” Problems on POS Interfaces
