ATM基础知识 2 信元的结构

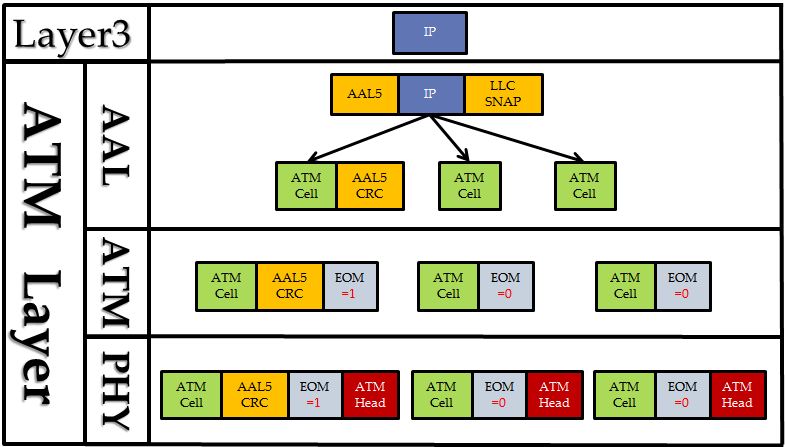

ATM基础知识中,对ATM涉及的一些基本概念做了解释,在这里,我将对ATM信元的结构进行详细分析。我画了一张简图,如下所示,可以很容易看出ATM的层次及信元的组成:

ATM信元的组成

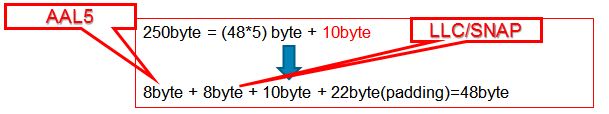

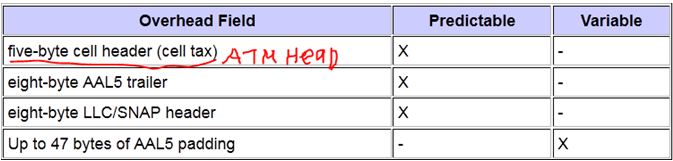

对于上面的图及理解,现在举一个例子来说明,假设这里有一个包的大小是250字节,每个信元53字节,其中48字节是负载,另外5字节是包头。根据负荷来算,250字节的数据可以分成:5*48 + 10。对于第一个信元来说(每个数据包被切割成信元后,都会有一个且只有一个带AAL5和LLC/SNAP的cell),他需要AAL5(8byte)和LCC/SNAP(8byte)的封装,这样算来8+8+10=26,不能满足一个信元48字节的要求,因此它需要增加22字节的填充。

因此这就得出了一些结果,即64byte的数据在ATM上传输就需要106B,下面举了几个例子:
64B payload translates to 106 B on the ATM line.
So 18M traffic will translate to 29.8 MB

255B payload translates to 318 B on the ATM line.
So 10M traffic will translate to 12.47 MB

400B payload translates to 477 B on the ATM line.
So 10M traffic will translate to 11.925 MB

1500B payload translates to 1696 B on the ATM line.
So 2M traffic will translate to 2.26 MB

64B, translates to cell:
[8 b AAL + 8 byte LLC + 5 byte header + 32 payload] + [5 byte header + 32 byte payload + 16 byte padding] = 106B

255B, translates to cell:
[8 byte AAL + 8 byte LLC + 5 byte header + 32 payload] + 223B =[53B] + 4*48+31=[53B]*6= 318 B
