PC 部署ESXI 5 – 新机器部署完毕

2008年底年为了考IE,我买了我的第一台小服务器,这台服务器伴我走过了3年,完成了一个又一个艰巨的任务,他的静音及机箱内部结构,我都非常喜欢!唯一不足的是,电源线太多,太长,感觉很臃肿。

配置如下:

CPU : Q8200 2.4G (1120)
CPU Fan    : AVC 拿破仑(静音版)(140)
Motherboard: P5N7A-VM NVIDIA nForce 730i, 集成Audio/Vedio/RJ45 (1020)
Memory     : Kinstong DDR2 800 2G * 2 = 4G (240)
Disk       : 利旧
CD ROM     : 华硕COMBO W/R (600)
Vedio      : 主板集成 NVIDIA GeForce 9300
Audio      : 主板集成
RJ45       : 主板集成*1
Display    : 家中有一个,仅用于初始配置,配置好后,服务器不需要显示
Chass+Power: 金河田Micro ATX Chassis + SEASONIC 80 plus Bronze 380W (620)
Addition 1 : 不需要鼠标键盘
Addition 2 : 无线网卡 TP-Link TL-WN650G (120)

当时总价值:RMB 3860

此服务器能满足的功能:

1. 开机以后非常安静,仅能听到很小的咕咕声,从CPU风扇发出的。放在卧室都没问题。
2. 安装好系统并配置好后,仅需要一根网线和一根电源线与此设备连接,看着简单实用。
3. 能满足我的日常需求,用dynamips 开启30个路由器实力不费吹灰之力。
4. 伴我走过2个IE 2011年底,服务器跟我住进了我自己的新家。
————————————————————————————————————————-
由于父母的电脑坏了,最近又发现EXSI非常诱人,再加上服务器现有装备不能满足现有的需求,所以打算自己换一台服务器。正好把我原来的服务器给家里用,也完全能胜任了。下面是新服务器的配置清单,为了满足我的需求,查阅了大量资料来找支持的主板,着实废了很大的精力和RMB,这些东西我用了将近4个月(2011年11月-2012年2月)才弄齐!由于配件不是同一时间购买的,所以当时不觉得贵,回头细数了下,真的很贵。。。但很多东西又不能不买,看来最近几年不能再有什么大动作了…

配置如下:

CPU        : 至强 XEON E3-1230 3.2G/睿频3.6G/4核8线程 (1405)
CPU Fan    : 利民 HR-02 Macho HR02 (288)
Motherboard: Supermicro Motherboard MBD-X9SCA-F (1060)
Memory     : Kinstong DDR3 1333 KVR1333D3E9S/4G * 2 = 8G (487)
Disk1      : 单碟1TB 64M ST1000DM003台式硬盘 (775)
Disk2      : 金士顿(Kingston)64GB SATA2接口 2.5英寸SV100S2/64G (599)
Blu-ray    : 华硕(ASUS)BC-12B1ST 12速 蓝光COMBO (499)
Vedio      : 主板集成 + 影驰(Galaxy)GTX550 Ti 虎将 900MHz/4100MHz 1G/192BIT DDR5 PCI-E 显卡 (790)
Audio      : 无,此服务器主板不集成声音,只能通过HDMI
RJ45       : 主板集成*2
Power      : Seasonic 460W 80 Plus Gold Fanless X-460/SS-460FL (560)
Chassis    : 酷冷至尊(Coolermaster)HAF 912 至尊版(RC-912A-KWN1) (680)
Display    : 飞利浦(Philips)273P3LPHEB (2300)
Addition 1 : Orico HD-PW6101 电脑机箱光驱位6组硬盘电源切换器 (215)
Addition 2 : 罗技(Logitech)无影手Pro 2400 无线键鼠套装 (169)

目前总价值:RMB 9827

此服务器能满足的功能:

1. 能顺利安装EXSI5,没有任何报错,板载网卡也能识别
2. 能实现HTPC和各种服务器之间的切换功能。由于现有显卡GTX550Ti不支持VMDP(仅有ATI的部分显卡才支持,而且功能还受限,关于ATI VMDP的细节,请点此处连接,和这个论坛,另外更多关于VMDP的信息可以查看VMDP_WhiteboxVMDP Forum),所以我只能采取硬盘电源切换器来控制硬盘启动顺序,HTPC一块硬盘,EXSI一块硬盘,等VMDP成熟后,再更换支持的显卡,那样就可以把HTPC变成EXSI里的一个虚拟机了,这样可以同时运行服务器和HTPC!
3. 支持3D及蓝光3D电影的输出,外接HDTV。
4. 支持NVIDIA 3D环境,经过破解后,可在快门式HDTV上直接上3D游戏,画面不错。只可惜现在的3D真的体验不到电影院那种“出镜”的感觉!
5. 可以购置一个VGA视频双绞线发射器(可参考优特普的,因为公司用这个牌子的,最好打电话咨询下才决定是否买),这样就可以把电脑机箱放在客厅,跟电视挨着,HDMI接电视,VGA接发射器接书房或卧室,这样书房或卧室就非常安静了,但这要考虑实际距离,因为有无线鼠标键盘的传输距离限制!由于我当初埋的双绞线是一般的5类线,走视频要求比较高,所以暂时放弃了此方案,大不了“搬来搬去”么~~哈哈

2012-02-19 更新:

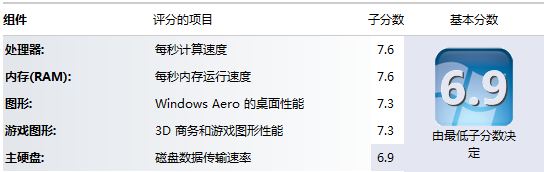

仅用SSD,windows7 sp1 测试分数如下所示,最高为7.9,从分数来看,中等吧。不过没想到SSD尽然只得了6.9分。

2012-03-14 更新:
1. 这款主板在进BISO时,需要按“Delete”键,注意,“Del”键和“Esc”以及“F1”都是进不去的。
2. 虽然这款主板有集成显卡芯片,但要想切换到独立显卡,需要用跳线帽,这个设计很不好,真希望能支持两路输出,既能支持console输出,又能用VMDP独立显卡。就现在这种情况,只能配置好EXSI后,调整跳线帽,切换到独立显卡。毕竟这款主板是针对单路服务器的,所以像VMDP那种功能能支持就已经很不错了,暂时不要想VMDP了。
3. 买机箱时一定要注意机箱的走线和安置板卡的位置以及电源的位置是否合适,如果不合适,会导致电源线不够长,无法背走线,我选择机箱时就没有考虑到这点,比较郁闷,这点一定要注意!

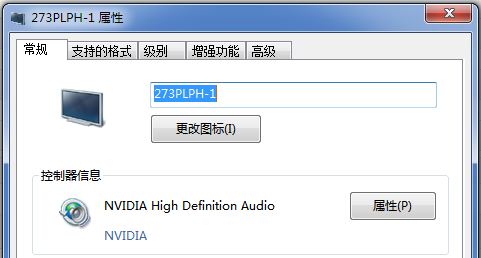

4. 由于定位为服务器,所以这款主板没有声卡,这就涉及几个毕竟有意的的问题,通过独立显卡的HDMI是否能把声音传出来?开始我还担心要在买块二手声卡呢,因为网上说Nvida的显卡一般不带音频芯片,只有ATI的带,后来确认后发现我的GTX550ti是有内置音频的。如下图所示:

2012-05-30 更新:

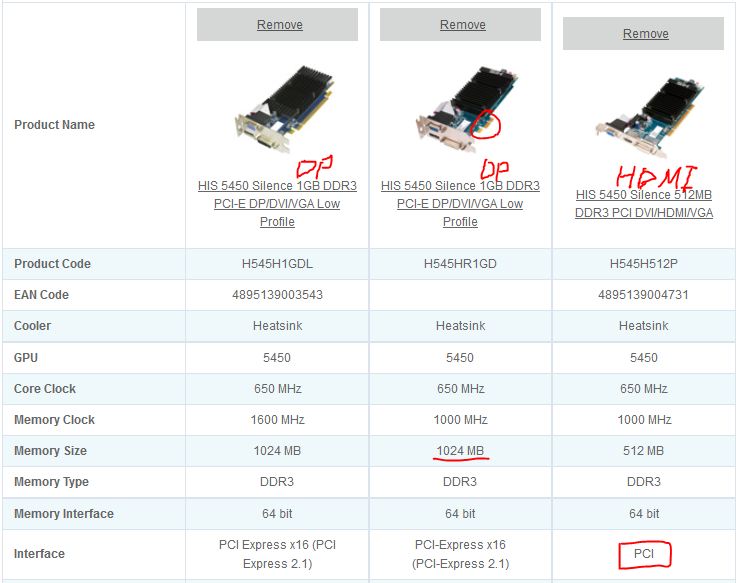

今天突然发现了几块非常适合EXSI的显卡,主要接口比较诱人!而且都是正常高度,没有风扇的,中低端显卡,看高清足够用了。如下图所示:

2012-08-7 更新:
汇总最近小半年采购的电脑配件:
1.单碟1TB 64M ST1000DM003台式硬盘(585)
第一块硬盘用于EXSI,现在这块用于Windows存储下载盘

2.IBM ServeRAID-M1015阵列卡SAS/SATA 6GB卡 46M0861(500)
本来买这个Raid卡是想实现下面这个需求:
插上Raid卡,把新硬盘插上去,原来的EXSI不做改动,启动EXSI,对这个Raid卡做VMDP,直接把新硬盘分配给VM-Host,这样可以非常容易备份内容。但问题是,当插上Raid卡后,启动环境参量就发生变化了,EXSI 无法找到相应的硬盘,悲催呀。。。感觉不是大事,但找不到相应的方法及命令,来纠正启动变量。EXSI命令行不熟呀!

3.小夜曲2-PCI声卡(480)+ 惠威(HiVi)多媒体音箱 M200MKII 2.0声道(899)
我原来一直用集成声卡,或直接用HDMI输出声音,这回奢侈了。。。虽然我不是发烧友,但比起以前的声音系统,现在听起来确实有不少改善。当时想买“漫步者R1900TIII”了,但这个产品很老了,而且跟M200MKII只差200,所以买了惠威的。

4.XIGMATEK XLF-F2004 20厘米风扇(80)
原来机箱上带一个20cm的风扇,噪音比较大,受不了,所以单独买了一个,这个风扇只有一边有“耳朵”,所以买时要注意跟机箱的配合,还好我用于出风,正合适。这个风扇运行起来确实很安静。

5.Canon 佳能 腾彩PIXMAMG8280底片扫描一体机(2099)
父母的惠普一体机坚挺了将近9年,现在终于不行了,总是报错,所以索性就买了一个,以后也会用到。安装时发现这个打印机的墨盒好小,以后要考虑填充或者连供的墨盒了。打印6寸照片超级迅速,感觉也就用了6s左右,噪音标明是46.5dB,用起来感觉还可以接受,比起家里那个惠普的机器好多了,毕竟技术已经进步很多了。另外扫描也可以直接支持WIFI传输或邮件传输。

2012-09-15 更新:

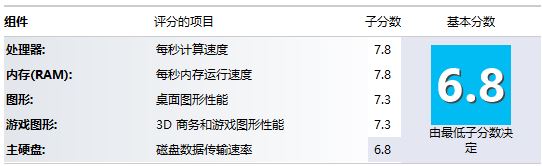

安装windows8有段时间了(不在此处评价新系统了),今天更新了NVIDIA的第一款WHQL驱动,发现图形和游戏图形的分数均提高了1,跟原来win7一样了;处理器和内存上有所提升;反而硬盘的略施越来越明显,不过用起来感觉还是很爽快的!下面是win8评分截图:

anyShare分享到:
你可以留言,或者trackback 从你的网站

12 Responses to “PC 部署ESXI 5 – 新机器部署完毕”

  1. jilong说道:

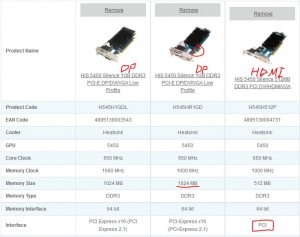

    楼主,5.30图中的几块显卡支持VMDP,可以把HTPC做成虚拟机看高清吗?

  2. frank说道:

    可以,但是限制比较多,你可以去这里看看http://communities.vmware.com/thread/297072,目前有些显卡完全支持VMDP,不过这几块显卡都是比较老的,只能用于显示和看高清,玩游戏就不要想了。

    另外现在显卡体积都很大,我现有的显卡550ti已经很小了,但还是把pci x4的两个口给占了,所以只能用PCI的显卡,这样性能就更低了,很多因素限制了VMDP高清的需求。

  3. hkfires说道:

    想问下,Intel内置的HD4000显卡可以支持VMDP吗?

  4. frank说道:

    这个没试过,很可能不支持!你可以查查

  5. hkfires说道:

    测试过了,hd4000的驱动都没有,更别说vmdp了,唉
    我使用的是i7 3770t和dq77kb组建的服务器~

  6. frank说道:

    VMDP现在受限太多了,暂时还不成熟!而且要完成我的要求,还得购买wireless HD设备来传输1080p的电影。i7 3770t很牛呀~你这个搭配着实不错!

  7. lovemu说道:

    请问一下这个主板是哪里买的 淘宝上寻不见呢,海购价格偏高了~ 我也正打算组建一个家庭服务器

    问题是EXSI5 虚拟化能直接调用主机的显卡工作么? 比如某个虚拟机里直接调用独立显卡 以提高虚拟机的可玩性(拿来玩游戏)。不是有vt-d技术么

    另,你这台服务器当服务器使用时,是不是需要客户机连接虚拟机使用还是直接在服务器上操作(我表达的意思是,这台机器在exsi下能接鼠标键盘供多人使用么?)

    谢谢

  8. frank说道:

    1. 这个是在美国亚马逊淘到的,同事帮忙带过来的。国内1500-1800左右。
    2. EXSI5可以,只是要选择支持VMDP的显卡,不是所有显卡都支持,由于没有官方支持,所以只能买一些别人试过的,但这种网卡性能都不是很强,而且现在仅限于AMD的。VMDP就是利用VT-d的技术实现的。
    3. 如果你买几块带USB的PCI,和PCI的显卡,而且都需要支持VMDP,你就可以把每块PCI分配给独立的VM,这样就可以实现1机多用。其实我这么做仅仅是满足我做实验(不需要鼠标键盘)的同时,电脑仍然能正常工作。其实最关键的问题就是兼容VMDP的显卡和U盘。这个不好找。可以等等。

  9. Stone说道:

    准备搞EXSi 还在准备中,请问pci-e无线网卡能否直接DP到客户机里做软AP?
    想在客户机里跑路由ROS

  10. frank说道:

    没有做过,一直没时间折腾EXSI。。。

  11. 今天在公司新买的机器上面装Vmware esxi5.1,安装都很正常,设置IP地址以后(公司内网没有DNS所以没填),用我自己的机器访问不了这台机器啊,vnware client提示未知错误,后来,我自己建了个DNS服务器,填IP的时候填完DNS,还是不能访问,哪位大神帮帮我吧,弄了一个下午了,也没找到答案...万分感谢!!!!!!!!!

  12. frank说道:

    你能ping通么?你把pc拿网站直连到服务器,看能访问么
