最近需要手动Building一个vSonic，但默认环境无法访问外网，很多依赖关系无法解决，所以打算安装一个透明代理，让Building时走代理服务器。其实很早之前我就想在家里安装一个linux，用它来实现代理功能，这样干净好用。想法很简单，实现起来发现涉及很多问题，最终还是通过OpenWRT来实现这个需求。这里梳理下涉及的几种方法：

1. 直接在Building Server上安装代理服务器，然后让流量走代理，具体可以参考这篇文章。这种方法如果只是实现HTTP，HTTPS代理，那没什么问题，但如果需要考虑APT，Docker，Docker Building等相关程序，那就需要在每个程序中单独指定代理，不同程序方法也不一样，不推荐。下面是参考文章中的几个关键步骤：
   • 在ubuntu上安装了xxx Client，去连接外网的kvm，此时是Socket5的代理；
   • HTTP无法使用Socket5的代理，因此通过Privoxy把Socket5转成HTTP的代理；
   • 最后把HTTP和HTTPS代理设置成Privoxy的端口；
2. 同上面类似，但需要通过IPtables指向Privoxy的代理端口，这里有很多需要注意的地方，方法同第3种；
3. 如果好几台Server都需要访问外网，那么都需要配置IPtables，这样会非常麻烦，可以把IPtables的配置挪到一台单独的代理服务器上，类似于家用的旁路由场景（后面单独一个章节介绍这种方法，虽然没成功，有时间了可以继续研究）；
4. 最后一种最简单，直接使用OpenWRT来完成繁琐的IPtables操作，由于OpenWRT已经非常成熟，很多配置都会默认自动加载，通过这个来完成此需求（后面单独一个章节介绍这种方法，成功）；

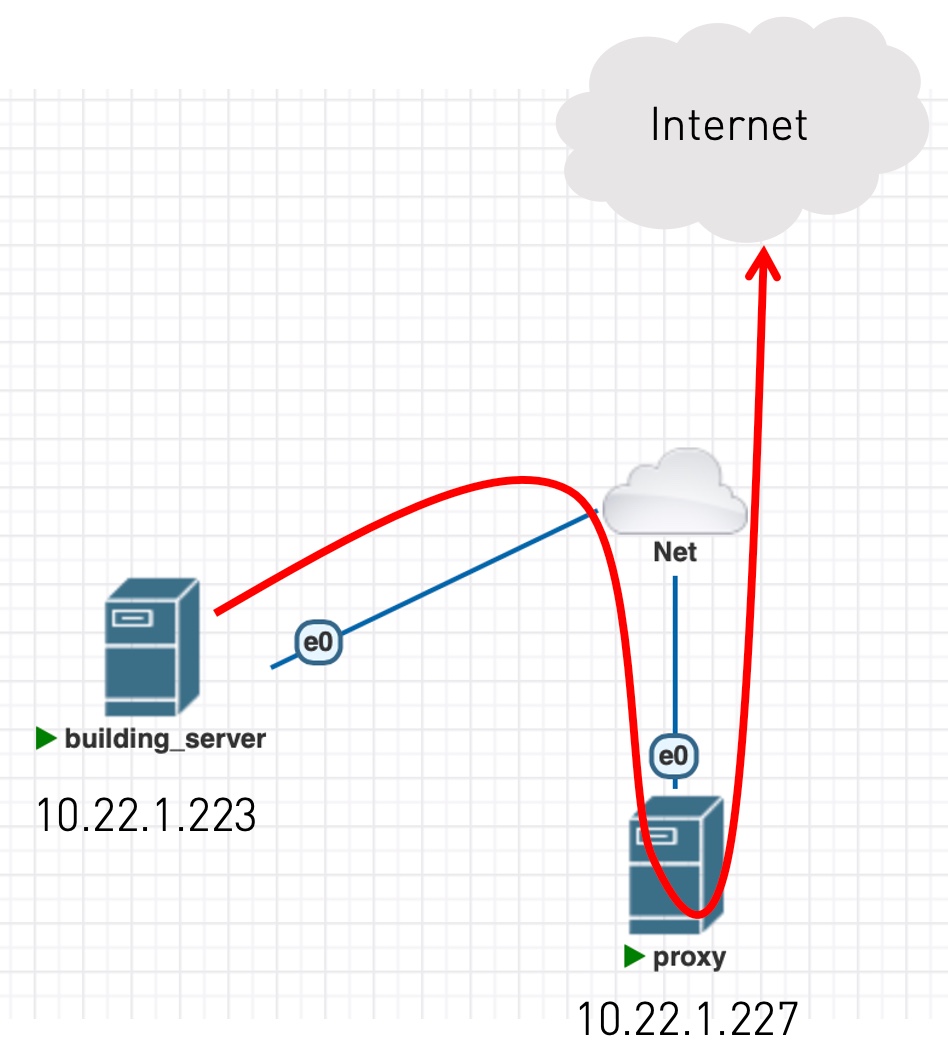

Topology

本Blog只讨论独立Proxy的部署方式，Building Server只需要把GW指向Proxy Server：

Proxy Server by IPtables

注意：

• 这种方法没尝试成功，当时的现象：在Building Server上，DNS无法解析域名；
• Building Server GW设置成Proxy的IP地址；

# 删除IPtables 默认Chain，NAT Chain以及Mangle Chain
sudo iptables -F
sudo iptables -t nat -F
sudo iptables -t mangle -F

# 查看这3个Chain的详细信息
sudo iptables -nvL --line-number
sudo iptables -t nat -nvL --line-number
sudo iptables -t mangle -nvL --line-number

# 建立一个VRF路由1，标记123
sudo ip rule add fwmark 123 table 1

# 在Mangle中建立一个table xxx
sudo iptables -t mangle -N xxx

# 目的地址为四大私网，组网，以及UDP报文，均不在此Table中执行，防止无限loop
sudo iptables -t mangle -A xxx -d 0.0.0.0/8 -j RETURN
sudo iptables -t mangle -A xxx -d 127.0.0.0/8 -j RETURN
sudo iptables -t mangle -A xxx -d 10.0.0.0/8 -j RETURN
sudo iptables -t mangle -A xxx -d 172.16.0.0/12 -j RETURN
sudo iptables -t mangle -A xxx -d 192.168.0.0/16 -j RETURN
sudo iptables -t mangle -A xxx -d 169.254.0.0/16 -j RETURN
sudo iptables -t mangle -A xxx -d 224.0.0.0/4 -j RETURN
sudo iptables -t mangle -A xxx -d 240.0.0.0/4 -j RETURN
sudo iptables -t mangle -A xxx -p udp -j RETURN

# 所有TCP流量会使用透明代理TPPROXY功能，并指向端口8118，并送到VRF中
sudo iptables -t mangle -A xxx -p tcp -j TPROXY --on-port 8118 --tproxy-mark 123

# 在VRF路由中，把流量指向lo，这样相当于送到主机上，让代理处理流量
sudo ip route add local 0.0.0.0/0 dev lo table 1

# 在Mangel的PREROUTING chain上调用此策略
sudo iptables -t mangle -A PREROUTING -j xxx

Proxy Server by OpenWRT

从这里https://openwrt.ai下载EXSI x86版本的OpenWRT，然后转换成qcow2（注意不要选择efi-flat，要选择那个比较小的vmdk文件），放入Image文件夹中，直接使用即可，即可正常boot：

# qemu-img convert -f vmdk -O qcow2 openwrt-11.19.2023-x86-64-generic-squashfs-combined-efi.vmdk hda.qcow2
# ll
total 1128096
-rw-r--r--  1 root root   84541440 Jan 20 13:51 hda.qcow2
-rw-r--r--  1 root root 1070628352 Dec 30 16:17 openwrt-11.19.2023-x86-64-generic-squashfs-combined-efi-flat.vmdk
-rw-r--r--  1 root root      10240 Dec 30 16:17 openwrt-11.19.2023-x86-64-generic-squashfs-combined-efi.vmdk
# mv hda.qcow2 /opt/unetlab/addons/qemu/linux-openwrt/

Openwrt的配置，我就不在这里详细说明了，简单列了下：

• 配置旁路由模式，选择手动配置IP相关信息；
• 关闭DHCPv4服务，其他均默认；
• 订阅海外节点，选择对应节点；

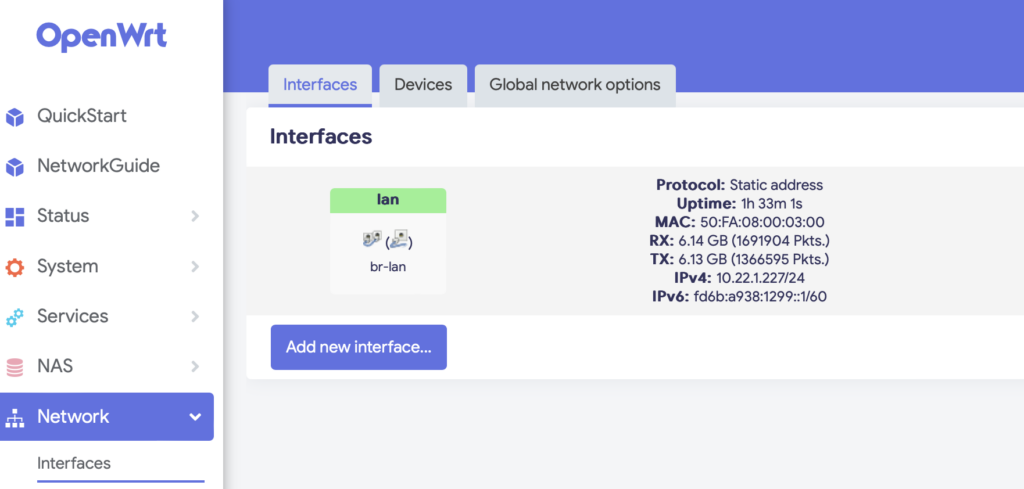

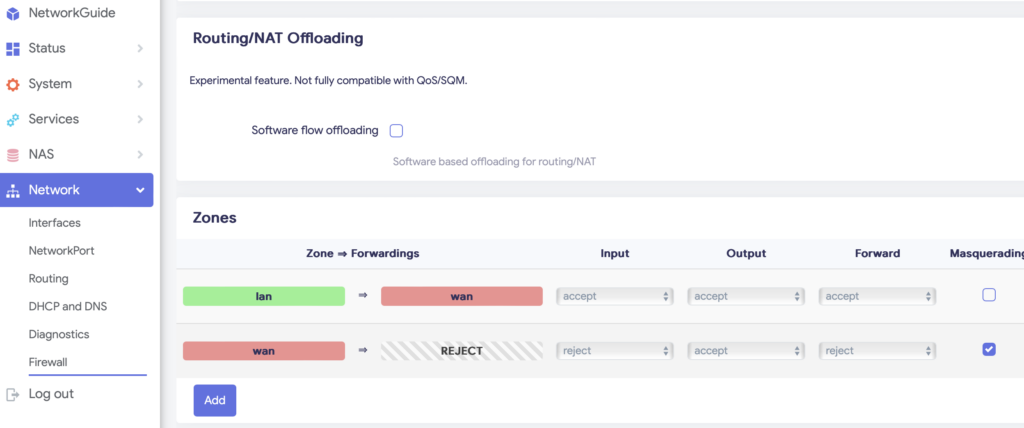

下面是几张截图，方便查阅：

下面是OpenWRT Iptables的配置备份：

注意：把Building Server的GW改成OpenWRT后，你会发现从外面无法SSH，是因为“外网 -> 内网”，“内网 -> 外网”，路径不一致。如果走了旁路由，原地址就被改变了，所以3次握手无法达成，需要用下面方法把SSH的报文单独走另一个网关，这样就解决此问题了：

$ sudo ip route add default via 10.22.1.1 table 11
$ sudo iptables -t mangle -A OUTPUT -p tcp --sport 22 -j MARK --set-mark 1
$ sudo ip rule add fwmark 1 table 11

下面是端口及默认路由配置：

$ more /etc/netplan/00-installer-config.yaml
network:
  ethernets:
    ens3:
      dhcp4: no
      addresses:
        - 10.22.1.223/24
      routes:
        - to: 0.0.0.0/0
          via: 10.22.1.227
      nameservers:
        addresses:
          - 10.22.1.227
  version: 2
