关于MTU，我在之前的文章《MPLS Basic <2>》里介绍过，但不是很详细，现在总结下，并把新的理解写出来，跟大家探讨。

我做了3个实验来测试MTU的具体含义。详细看以下实验及总结：

环境：

1. MPLS环境，注意没有VPN，因此只有1层标签（适合1-3）。
2. R1和R3分别设有环回口，用于测试，普通的环回口及地址，没有特殊配置。
3. MPLS VPN环境，2层标签。（适合4，适合2010.7.16更新中的5，6两种情况）

1.默认mtu和mpls mtu

   |MTU:1500          1500|    |1500    1500|
R1-+----------------------+-R2-+------------+-R3
   |MPLS MTU:1500     1500|    |1500    1500|

“ping 3.3.3.3 si 1500 df“  Fail

frame: 1500 + 4 = 1504 > (MTU or MPLS MTU)
2009-9-24 更新：

针对L2的MTU，他只是payload，是不加2层帧头（14Byte）和CRC（4Byte）的，另外不同的厂商对MTU的定义也是不同的，有的厂商是把帧头放入MTU中计算的，CISCO的是不计算帧头的。

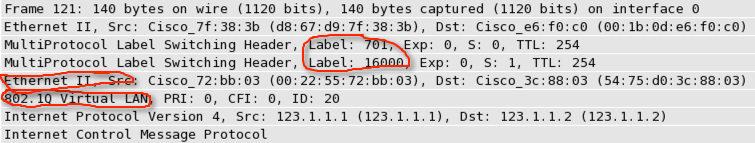

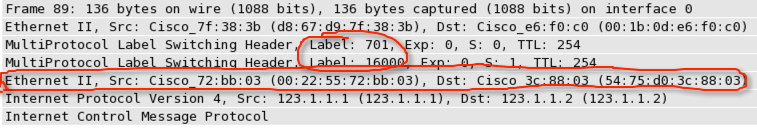

Ethernet最大能支持1518就是这么来的，如果数据帧带着4Byte的vlan标示（802.1q），Ethernet（标准以太网）接收了此帧（1522），就会丢弃。这就是为什么标准以太网不支持trunk的原因，只要能使trunk的交换机，都会通过1522的帧，只不过这4个字节是算在2层帧头的，不算在payload里的！

另外，在计算吞吐量时，整个数据帧的大小不仅仅是MTU+L2帧头+CRC的大小，还要加上8Byte的前导符和12Byte的帧间隙。这样整个数据帧的实际大小 = MTU+L2+CRC+8Byte+12Byte吞吐量的计算可以参考我之前的文章《http://www.zhaocs.info/net_units_detail_explain.html》

2010-3-12 更新：

注意在普通PC上payload是不加3层包头的。
例如：
PC——-Router
在PC上ping x.x.x.x -l 1472 -f，发现这样是ok的，但是大于1472就不行了，原因就在于这里没有加18个字节的2层包头，20个字节的ip 3层包头，也没有加ICMP的8个字节。

另外这里需要再强调下，交换机和路由器的设计是不一样的，所以mtu也有一定的区别。
在2层口上设置2层MTU完全要看硬件是否支持，也就是端口的buffer是否足够大。
在3层口上设置2层MTU就没有限制（也有最大值），具体算法没研究过。有兴趣的在三层交换机上设置3层或2层端口，然后改下mtu。

2.改变路由器的MPLS MTU为1504

   |MTU:1500          1500|    |1500    1500|
R1-+----------------------+-R2-+------------+-R3
   |MPLS MTU:1504     1504|    |1504    1504|

“ping 3.3.3.3 si 1500 df“  Ok

frame: 1500 + 4 = 1504 MPLS MTU = 1504 > MTU

3.改变路由器 的MPLS MTU为1505

   |MTU:1500          1500|    |1500    1500|
R1-+----------------------+-R2-+------------+-R3
   |MPLS MTU:1505     1505|    |1505    1505|

“ping 3.3.3.3 si 1501 df“  Fail

frame: 1501 + 4 = 1505 1505 > (MTU or MPLS MTU)

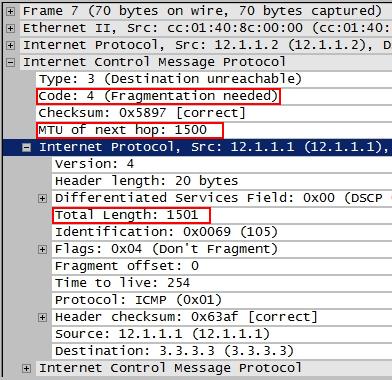

以下是ping失败返回的包，可以看到回来的是IP包不是MPLS包

4.改变路由器的MPLS MTU为1508，使用2层标签

   |MTU:1500          1500|    |1500    1500|
R1-+----------------------+-R2-+------------+-R3
   |MPLS MTU:1508     1508|    |1508    1508|

“ping vrf test 33.33.33.33 si 1500 df “   OK

如果把R1的MPLS MTU改为1507，就会Fail。另外由于R2弹出标签，所以在R2上更改MPLS MTU没有意义，可以通过”show mpls for de”来查看MTU。

总结：

MTU = 3层及3层以上数据包的大小总和？
MPLS MTU = MTU + Label ？

例：如果是”ping 3.3.3.3 si 1500 df”，那么:
Layer 3   : ip(20byte) + icmp(1480byte) = 1500 byte
Layer2.5: mpls label = 1 lable = 4 byte
Layer 2  : mac(14byte)+ crc(4byte) = 18 byte

<-- 14 --> <-- 1504 -------------> <-- 4 -->
+---------+-----------------------+--------+
| MAC     | TAGs + Data (MTU)     | CRC    |
+---------+-----------------------+--------+

那IP MTU是哪段呢？

经过查找及确认，发现从12.2(27)SBC, 12.2(33)SRA, 12.4(11)T, 12.2(33)SXH
以前的IOS是允许配置MPLS MTU > MTU，但这样可能会导致丢包、High cpu等问题。换句话说，出现上面第三种情况，也可以想象，如果是2个标签，就算mpls mtu到了1508，数据仍然是不能通过的并且被丢弃。

但为什么会出现第二种和第四种情况？

当端口收到数据时，他会查找相应的字段去匹配相应的数值，而不是完全根据OSI七层模型一层一层拆封装。

例如当端口收到2层以太网的信息，他会直接匹配2层MTU，收到2.5层的MPLS，他会直接匹配MPLS的MTU，他们没有先后（所以有第二种和第四种情况发生）！但由于传统的2层MTU包括IP包头及上层数据，所以只要IP数据小于1500就能通过，如果大于1500就出现第三种情况。关于Lable的大小就有MPLS MTU来评定。

但这样容易让客户误以为更改了MPLS MTU就解决了所有问题，并且只要用户有巨型帧（大于1500）通过该端口，就会被丢弃并导致其他问题。为了防止这种情况及更规范MPLS，所以CISCO在新的IOS里设置了限制：MPLS MTU只能小于并等于2层MTU。其实换个角度想想，MPLS是后来者，是硬插到2层和3层之间的，所以才会有这样的奇怪的问题出现。

同理，IP MTU也是一样要小于等于2层MTU！甚至在一些ME的交换机中，只能全局更改2层MTU，使其支持巨型帧，然后MPLS MTU及IP MTU自动更改并等于2层MTU。

以下是关于MPLS MTU命令的详细文档，不同IOS版本可能有些区别，但是大同小异：
MPLS MTU Command Changes 12.2SB

注意：我这里只是拿了12.2SB这个train来说明，根据不同的IOS可能会有不同的情况。
最后还是用之前的那句话概括：2层MTU就是盒子，只有盒子够大，MPLS 的MTU和3层MTU才能装下。
2010-07-16 更新：

在新的IOS上，除了以更改2层MTU来同时改变IP和MPLS的MTU外（其实在新建的网络里，建议直接更改2层MTU来使整网MTU达到统一；但是在现网中，往往不推荐。因为如果客户用的IGP是OSPF，你把PE的2层MTU改了，会导致3层的MTU也随之跟着更改，最终导致与上联P设备的OSPF邻居中断），加了一个新的命令，可以使MPLS MTU大于2层MTU，但在配置完后会提示告警信息：

%MFI-3-MPLS_MTU_SET: Setting mpls mtu to 1508 on Serial1/0 which is higher than the interface mtu 1500.
This could lead to packet forwarding problems including packet drops.

对于此文章提到的4种情况，我再加2种比较实际的情况：

5. 三个路由器互联，MPLS VPN环境

   |MTU:1500          1500|    |1500    1500|
R1-+----------------------+-R2-+------------+-R3
   |MPLS MTU:1508     1500|    |1500    1508|

“Ping vrf test 33.33.33.33 si 1496 df”  Ok   （1496+8=1504）
“Ping vrf test 33.33.33.33 si 1497 df”  Fail（1497+8=1505）

在R2对R1的互联端口抓包：
发现当发生1496的包时，能抓到1504，并正常转发。
发现当发生1497的包时，能抓到1505，并发送ICMP信息-需要分片转发。

6. 四个路由器互联，MPLS VPN环境

   |MTU:1500          1500|    |1500    1500|    |1500     1500|
R1-+----------------------+-R2-+------------+-R3-+-------------+
   |MPLS MTU:1508     1500|    |1500    1500|    |1500     1508|

“Ping vrf test 33.33.33.33 si 1492 df”  Ok   （1492+8=1500）
“Ping vrf test 33.33.33.33 si 1493 df”  Fail（1493+8=1501）

在R2对R1的互联端口抓包：
发现当发生1492的包时，能抓到1500，并正常转发。
发现当发生1493的包时，能抓到1501，并发送ICMP信息-需要分片转发。

结论：从上面两种情况得出，当数据包进来后会先处理MPLS标签，然后在确认MPLS的MTU，然后是2层MTU（也许就像我上面说的，根本就没有顺序）。如果遇到弹出，就先弹出，然后在一一确认。
如第一种情况：R1发的1504的数据包到达R2后，先收到（1504）—>弹出标签（1500）—>确认MPLS MTU（1500）—>通过
如第二种情况：R1发送1501的数据包到达R2后，先受到（1501）—>标签交换（1501）—>确认MPLS MTU（1500）—>失败
