Wireshark使用技巧之二: 利用“IO Graphs”分析数据并出图

平时在处理故障时,会经常遇到抓包分析的情况。
有时会需要我们把问题分析出来并呈现给客户。
而且这种形式不仅仅体现在口头上或原始数据上。
如果能把原始数据过滤并把数据以图表的形式展现给客户,那么更能体现工作的质量与水平。

这时我们就会用到Wireshark的一个非常好用的工具“IO Graphs”

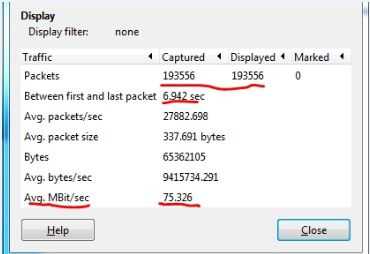

1. 用wireshark的summary可以分析数据的总体信息:

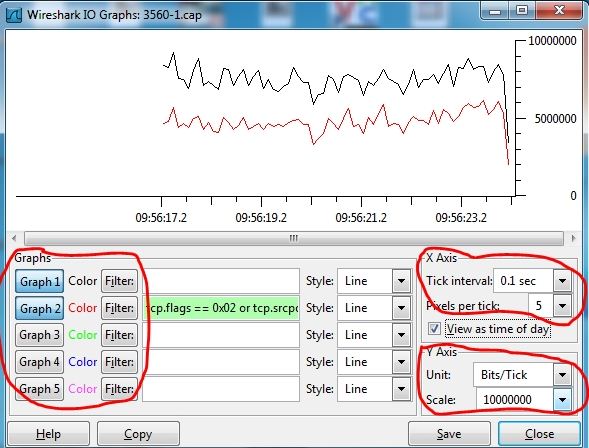

2. 用wireshark IO Graphs分析数据
注意调节X轴和Y轴的参数

2011-7-11 更新:

X轴是时间,Y轴是Bits,在此例中,时间单位是0.1s;
图例中的线是由点组成,每个点表示在每一个0.1s内抓到的所有数据包大小,假如在第一个0.1s抓到2个数据包,这时把两个数据包加起来,再乘以8,这样就是现在的Bits。所谓burst,就是在某一时刻,抓到很多数据包,此时的数据可能很大,但仅仅是在0.1s这一点而已,或者在更短的时间内,如0.001s。
根据图例显示,最大值在10,000,000 Bits/0.1s,那么在1s内最大能到达100,000,000=100MBits,也就是100MBit/s,所以说这是最大的burst值。这时就得考虑硬件是否能在1s内handle住100M的流量。

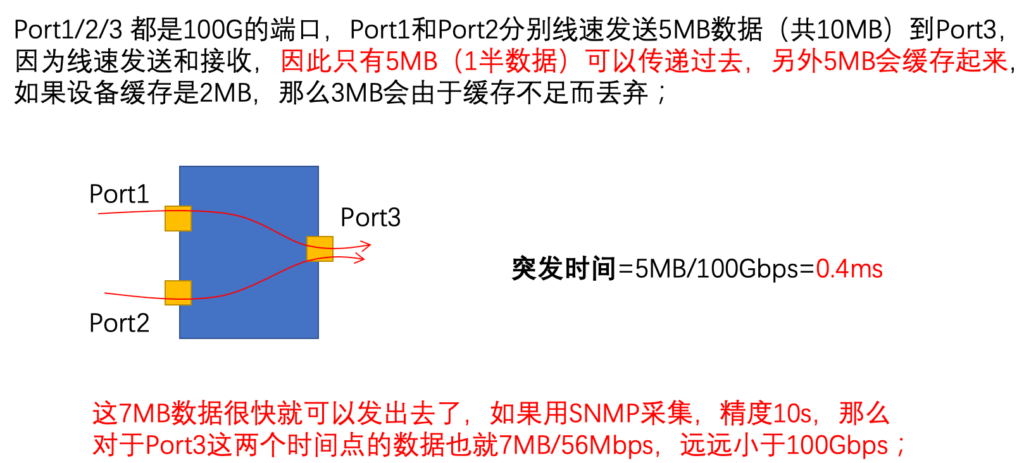

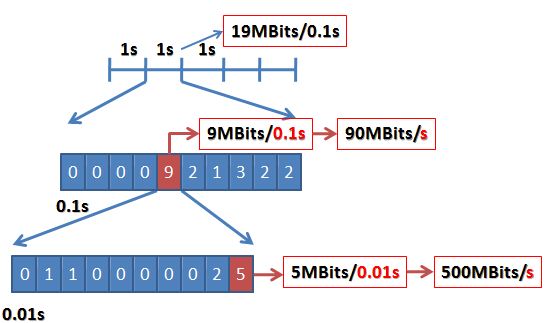

下面是一张图例,根据经验总结得出,这样比较好理解所谓的burst:

3. 时可以直接用save出图

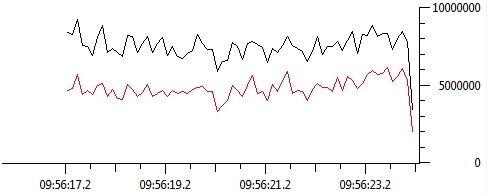

但是此时的图片质量比较简陋,如下图:

4. 修饰数据并出表
用Excel出图—点击IO Graphs的copy,到Excel中粘贴。

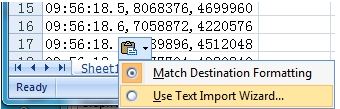

注意此时会出现粘贴选择框,选择“Use Text Import Wizard…”,如图:

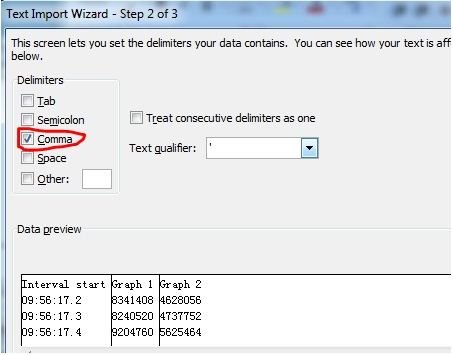

其他默认,只有在step2中,选择以逗号Comma来分割数据

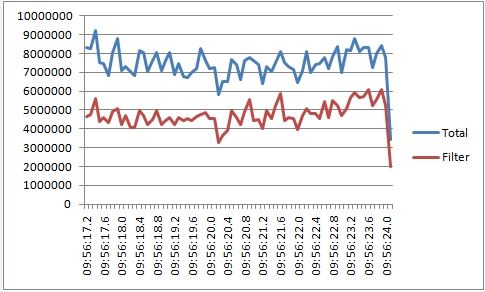

Ok,这样需要分析的数据已经得到,直接用Excel出图,如下所示:
