[在之前的文章中,总结了如何用Agilent来打路由及在路由上跑流量。但对于IXIA,如何在路由上打流量,一直没总结过。原来相关的文章中大部分都是用的IxEplorer打流量的,IXIA未来会逐步把IxEplorer的功能迁到IxNetwork,IxNetwork也是未来的方向。这次正好用到IxNetwork,索性就总结了下。]

1. 分配端口

IxNetwork和IxEplorer不是一个组件,他们可以单独运行,所以如果需要IxNetwork,需要单独安装,安装完后启动。并根据下图实例选择物理端口,绿色的是端口up,带叉的有人在用,可以右键“clear onwership”:

2. 配置物理端口属性

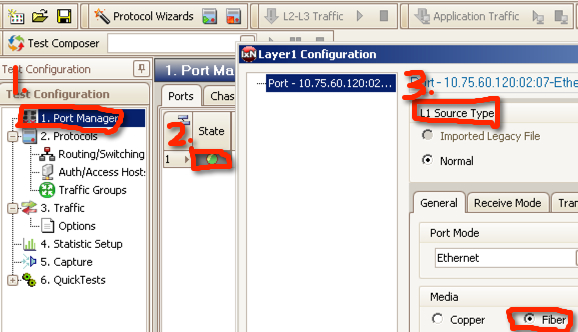

当看到端口起不来时,注意端口类型是铜线还是光纤,速率是否正确等等,配置好后,端口就会显绿色,物理层配置结束:

3. 设置3层端口

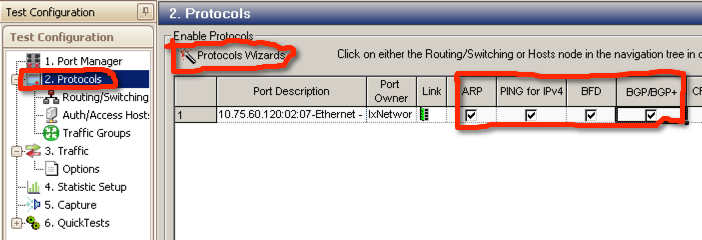

开始3层端口相应功能,如下图所示:

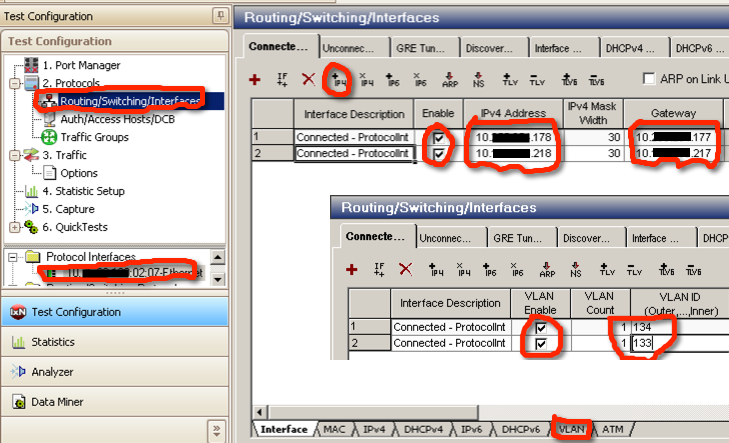

增加子接口,设置vlan和ip address,如下图所示:

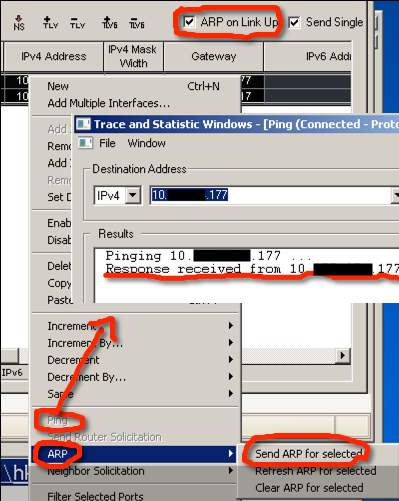

发送ARP并用ping确认互联是否正常,如下图所示:

4. 设置BGP

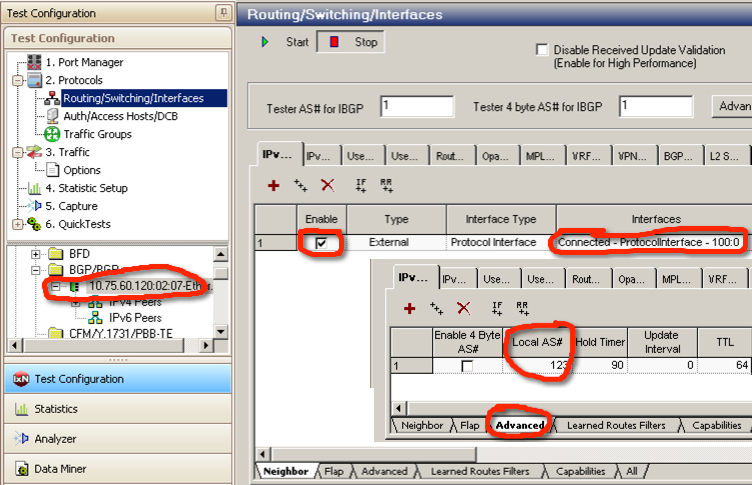

设置BGP,关联相应的端口,BFD在neighbor里,没有截下来,BGP中的BFD仅仅是调用BFD的选项,所以,如果需要BFD,还要单独打开BFD的端口session后才会起效果,如下图所示:

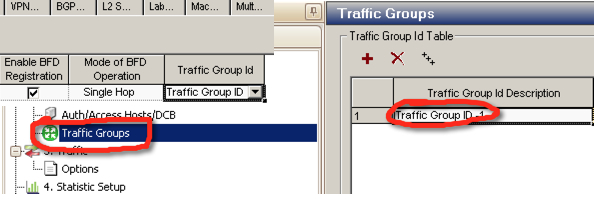

设置Traffic Groups,通过这个来表示不同的session,在打流时可以通过这个过滤:

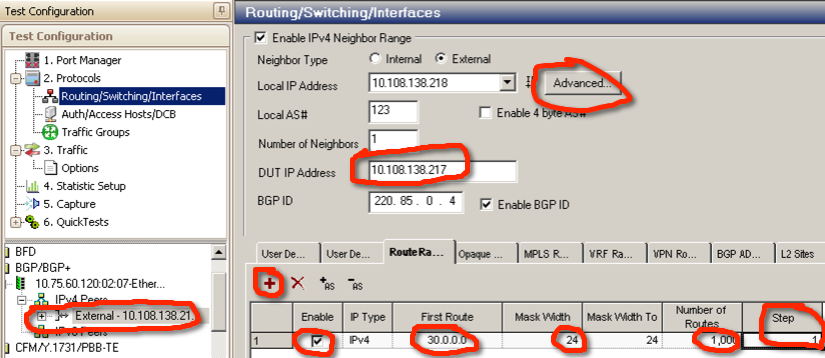

设置BGP路由的属性,DUT IP Address就是对端的地址,BGP ID我觉得没什么用处,可以看到一共发送10条路由,setp是1,也就是说间隔为1,第一条路由为30.0.1.0/24,第二条为30.0.2.0/24,以此类推。在Advanced里,有更详细的neighbor的参数,跟上面的一样,只不过在这里也可以设置,详细如图所示:
注:截图信息为1000条路由,step是1,后面我改成了10条路由,step为2。

2014-07-08 更新

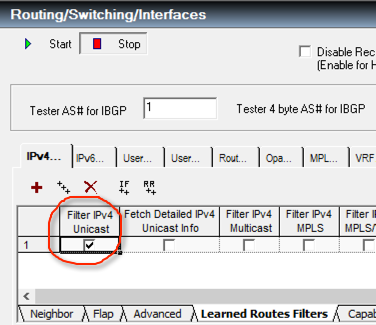

当你设置BGP时,如果需要从对端学BGP路由,必须设置filter,否则不会学到任何路由,至少IXIA在5.6的版本中是如此,配置如下图所示:ixia-bgp-learn

5. 设置BFD

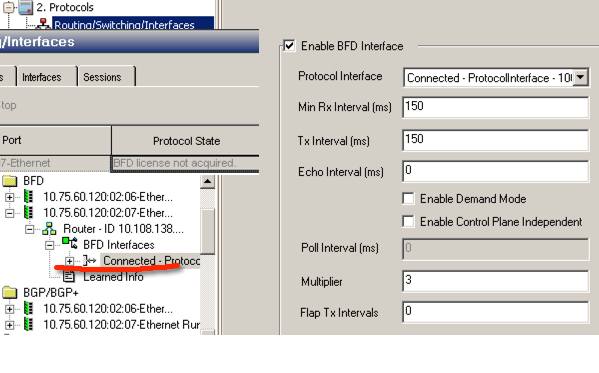

跟BGP类似,先关联相应的端口,然后配置session的信息,很可疑lab中的IXIA没有BFD的license,下图是再已关联端口后的信息,可以看到在BFD interface下已经有”Connected – Protocol”了,详细如下图:

6. 往路由上加流量

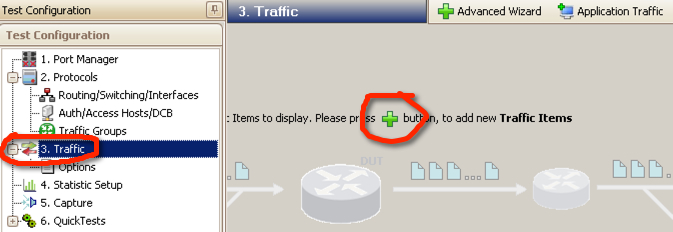

选流量项,add一个流量:

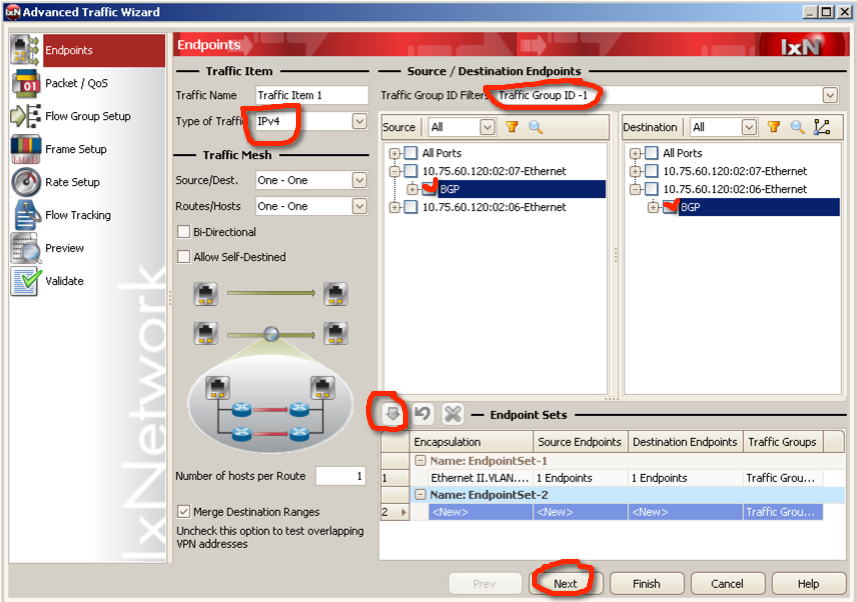

选择流量种类,标红的那个traffic group id就是之前配置的,由于IXIA要关联流量必须符合模板,也就是两个IXIA口之间跑流量(一进一出),所以单口路由加流量还不行,如果仅仅是打流量,流量种类选RAW,一个口也可以,但是要是在路由上,就必须两个口。我这里随便加了一个active口,当然仅仅把3层口起来而已,没有配置任何东西。选好源和目的后(源是之前设置的BGP路由口,目的直接是直连就ok),点下面的那个向下指的箭头,就下发了:

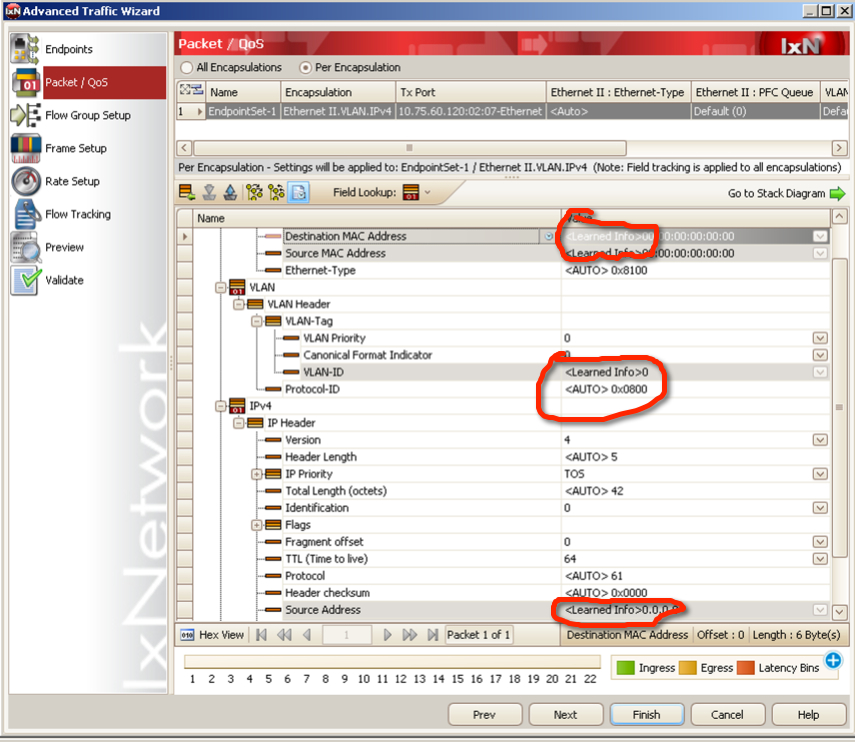

从下面的截图中,可以看到源目的MAC和IP都是从路由端口继承下来的,如果没有关联路由端口,那么这些都是要手动指定的:

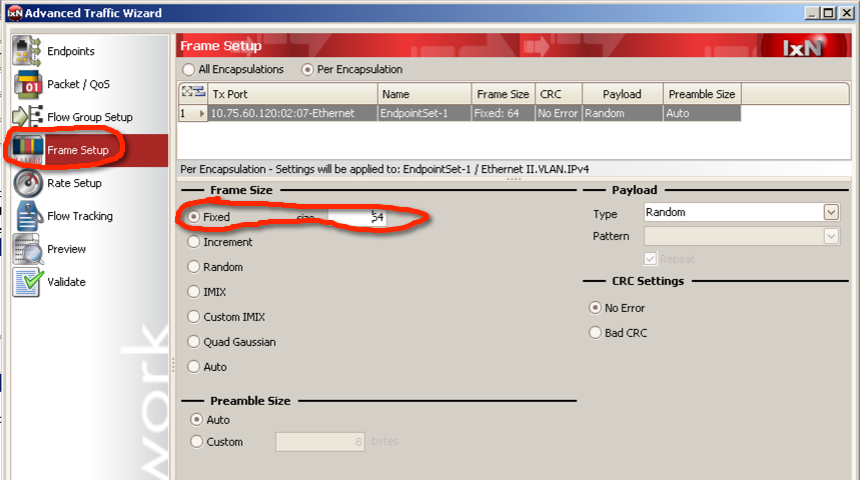

定义报文的大小

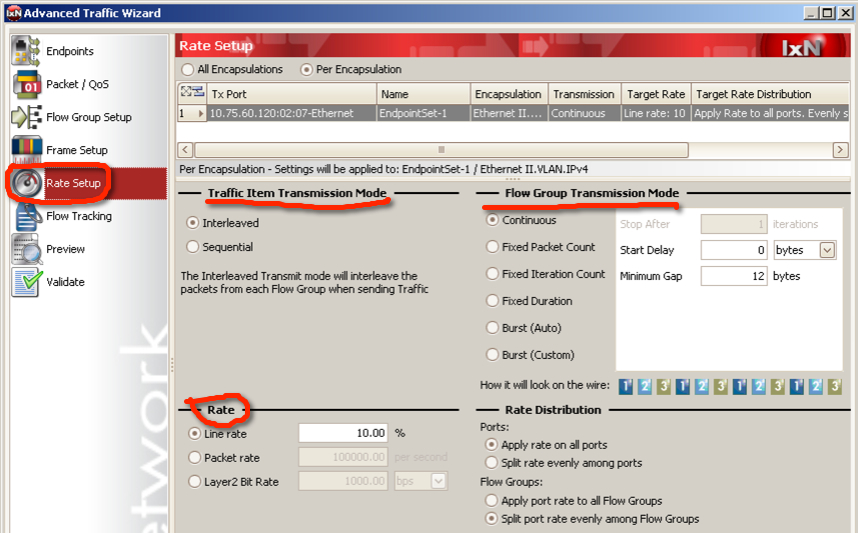

定义速率及burst

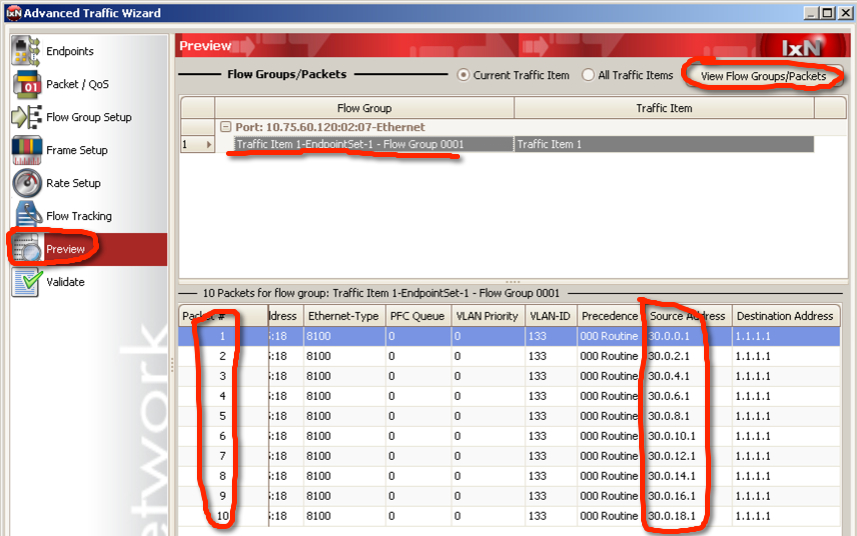

至此流量定义完成,通过preview查看流量配置情况:

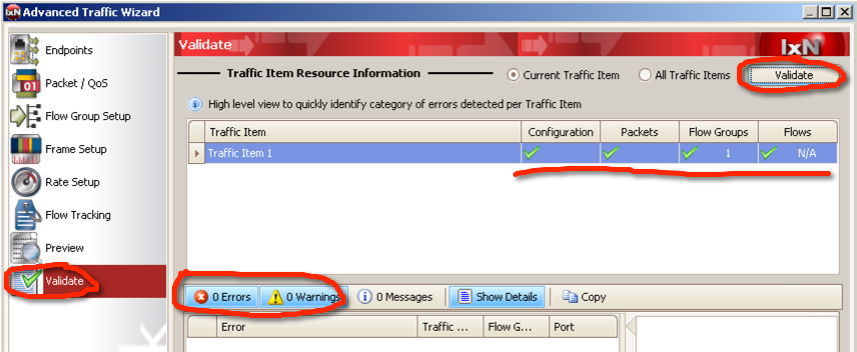

验证流量是否正常,如果一切正常,没有告警,那么就ok了,下发流量,直接开始打流量就可以了:
